Bạn mở app xe điện, thấy pin còn đúng 63%, và con số ấy giảm đều đặn, không nhảy cóc. Ít ai nghĩ rằng đằng sau một con số trông đơn giản như vậy là hàng nghìn viên pin nhỏ đang được canh chừng liên tục, hàng chục lần mỗi giây. Một khối pin Tesla Model 3 bản Long Range chứa khoảng 4.416 cell, và chỉ cần một cell quá nóng là cả xe gặp nguy.
Người gác cổng của chừng ấy cell là BMS (Battery Management System, hệ thống quản lý pin). Bài này sẽ giải thích BMS đo gì, đo bằng cách nào, vì sao nó không cần đo riêng từng cell, và nó làm gì khi có chuyện.
Cell lithium "khó chiều" cỡ nào?

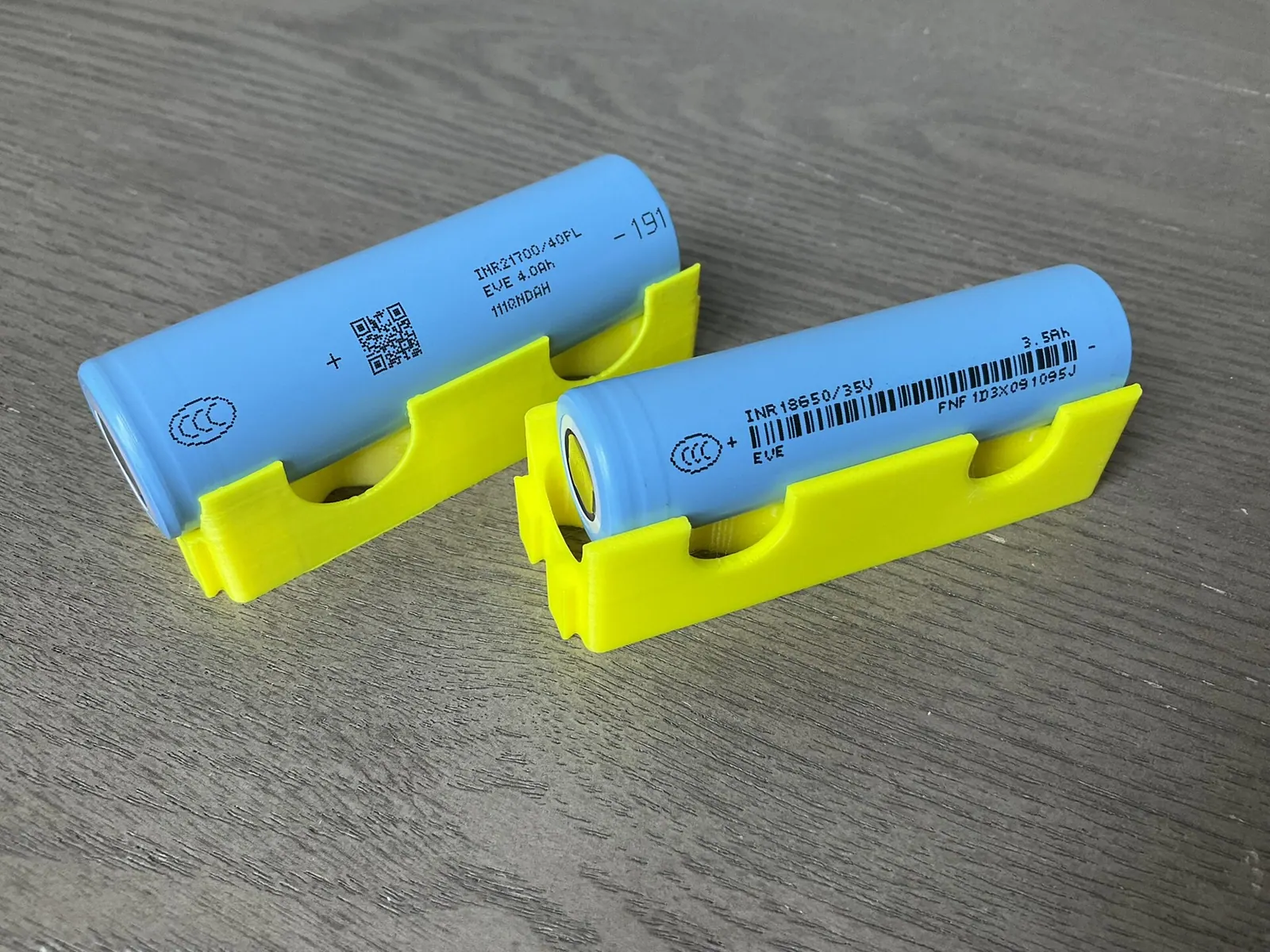

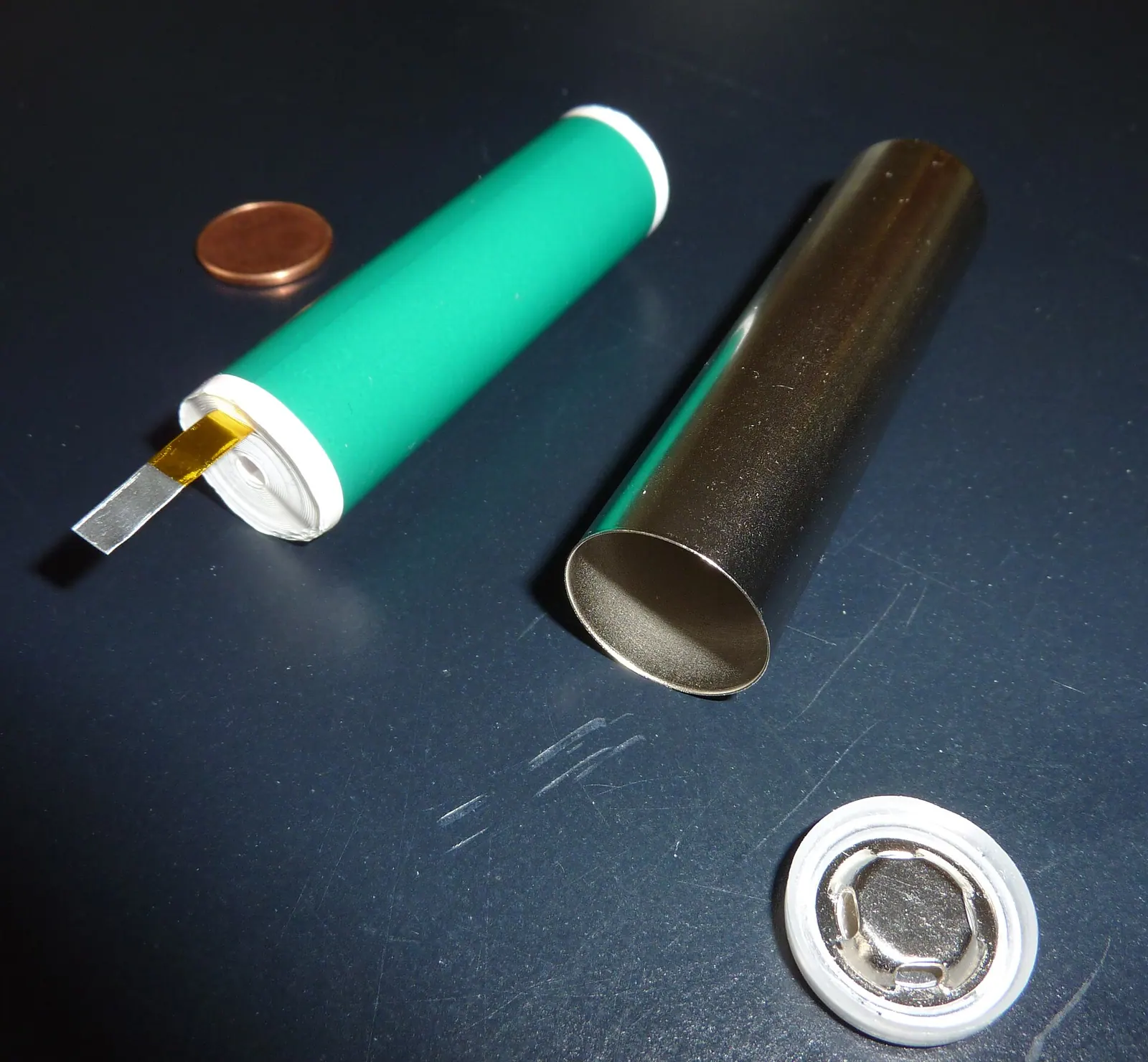

Mỗi cell lithium-ion chỉ an toàn trong một "hành lang" khá hẹp. Ra khỏi hành lang đó theo bất kỳ hướng nào đều có hậu quả:
- Sạc quá áp: với hoá học NMC/NCA phổ biến trên xe điện, ngưỡng trên thường quanh 4,2 V mỗi cell. Vượt qua, cell nóng lên, sinh khí, phồng và lão hoá rất nhanh.
- Xả quá cạn: điện áp tụt quá thấp làm lá đồng bên trong bắt đầu hoà tan. Cell bị hỏng vĩnh viễn, sạc lại cũng không cứu được.
- Quá nhiệt: nhiệt độ cao (khoảng trên 60°C) làm cell xuống cấp nhanh và đưa nó tiến gần tới thoát nhiệt (thermal runaway), tức phản ứng tự sinh nhiệt không dừng lại được.
- Quá lạnh khi sạc: sạc dòng lớn lúc pin lạnh gây mạ lithium (lithium plating), lithium bám thành lớp kim loại trên cực âm thay vì chui vào trong.
Nhiệm vụ cốt lõi của BMS là giữ mọi cell trong hành lang ấy, kể cả cell kém nhất. Nghe thì giống việc của một người bảo vệ, nhưng thật ra BMS còn kiêm luôn kế toán (tính phần trăm pin), thợ cân (cân bằng cell) và người đàm phán (với trụ sạc).
Hơn 4.000 cell nhưng chỉ cần đo 96 con số
Đây là điểm nhiều người hiểu nhầm: BMS không gắn dây đo vào từng cell trong số 4.416 cell. Bí mật nằm ở cách nối pin.
Trên Model 3 Long Range, cứ 46 cell được nối song song thành một nhóm (kỹ sư gọi là một "brick" hay "parallel group"). Các cell nối song song thì luôn có cùng điện áp, giống như nhiều cốc nước nối thông đáy với nhau: mực nước trong mọi cốc luôn bằng nhau. Vì vậy đo một nhóm là biết điện áp của cả 46 cell trong nhóm đó.

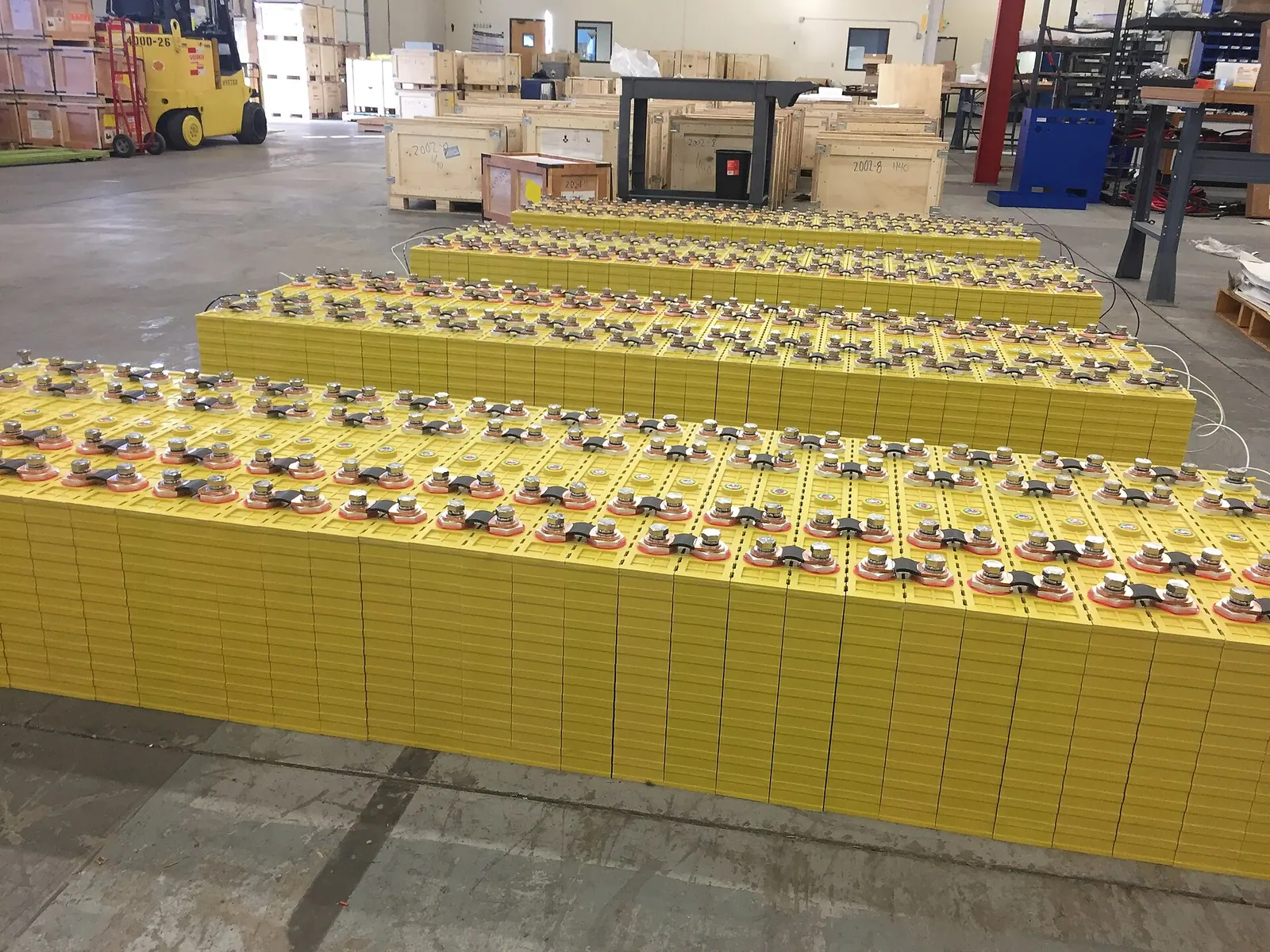

Sau đó 96 nhóm được nối tiếp nhau, cấu hình viết tắt là 96S46P. Mỗi nhóm khoảng 3,6 V danh định, cộng lại được khoảng 350 V cho cả khối pin. Kết quả: thay vì hơn 4.000 điểm đo, BMS chỉ cần đọc 96 điện áp.
Nối tiếp còn mang lại một món quà nữa: dòng điện chạy qua mọi nhóm nối tiếp là như nhau. Do đó cả khối pin chỉ cần một cảm biến dòng (thường là điện trở shunt hoặc cảm biến Hall) đặt ở đường ra chính.
| Thông số | Cách BMS đo | Số điểm đo (Model 3 LR) |
|---|---|---|
| Điện áp | Theo từng nhóm song song | 96 |
| Dòng điện | Một cảm biến cho cả khối | 1 |
| Nhiệt độ | Điện trở nhiệt ở điểm đại diện | Vài chục |
Đo theo nhóm thì BMS không phân biệt được cell nào trong nhóm đang yếu. Để bù lại, mỗi cell trên các khối pin kiểu Tesla thường có dây cầu chì riêng: một cell chập thì dây chì của nó đứt, tự tách khỏi nhóm, các cell còn lại vẫn chạy tiếp.
Ai đọc điện áp, và đọc nhanh cỡ nào?

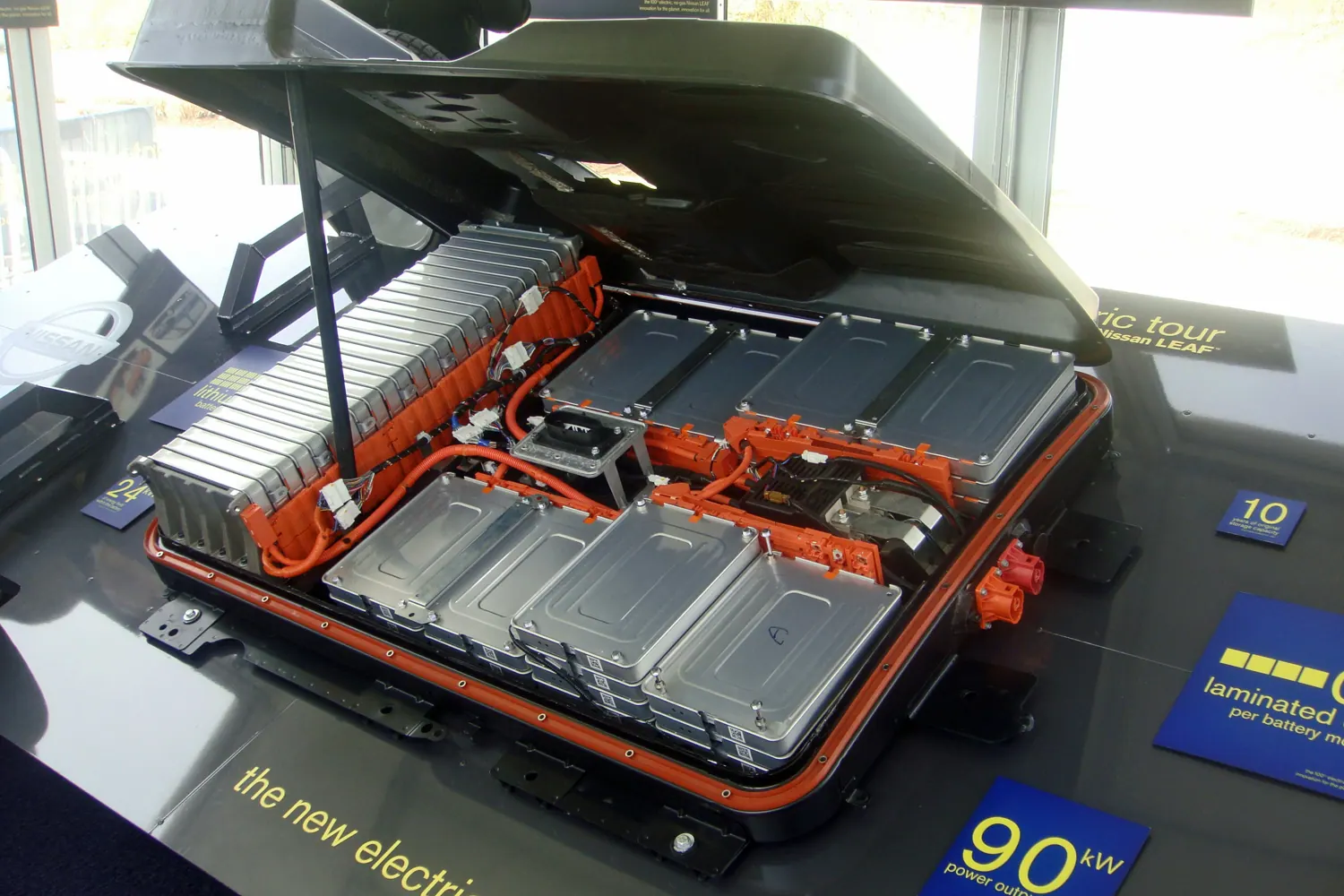

Khối pin được chia thành nhiều mô-đun. Trên mỗi mô-đun có một bo mạch con (slave board) gắn chip đo chuyên dụng, gọi là AFE (Analog Front End). Mỗi chip đọc điện áp của khoảng 12 đến 18 nhóm. Ví dụ, chip LTC6813 của Analog Devices đo được 18 kênh, sai số chỉ cỡ vài mili vôn.
Độ chính xác này không phải để khoe. Với cell LFP, đường điện áp gần như phẳng lì ở khoảng giữa dung lượng, chênh vài mili vôn đã tương ứng với nhiều phần trăm pin. Đo sai một chút là BMS đoán sai cả.

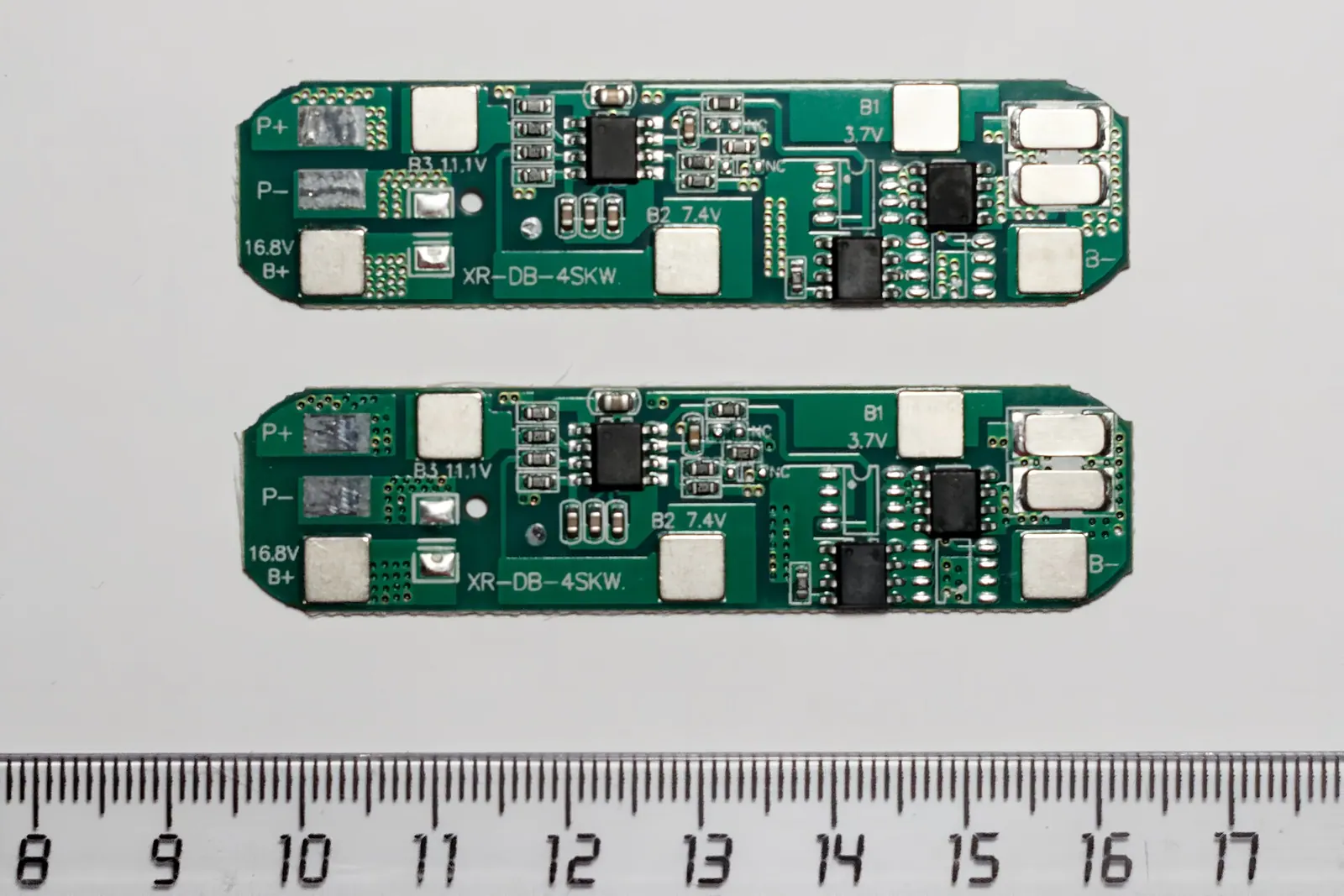

Ảnh trên là một bo BMS đơn giản dành cho pin 4 cell, loại hay gặp trong xe đạp điện hay pin dự phòng tự ráp. BMS ô tô phức tạp hơn nhiều nhưng cùng ý tưởng: đo từng nhóm, cắt khi vượt ngưỡng.
Các bo mạch con nối với nhau thành chuỗi daisy chain, như những toa tàu móc vào nhau, rồi về bộ BMS trung tâm (master). Đường truyền dùng tín hiệu cách ly (qua biến áp nhỏ hoặc tụ), vì mỗi toa tàu "đứng" ở một mức điện áp khác nhau, từ 0 V tới hàng trăm vôn. Không cách ly thì nối thẳng các bo này với nhau sẽ chập.
Toàn bộ khối pin được quét xong trong vài mili giây và lặp lại hàng chục lần mỗi giây. Nhờ vậy BMS gần như thấy tức thì mọi thay đổi, đủ nhanh để phản ứng trước khi một sự cố kịp lan ra.
Nhiệt độ và phần trăm pin được tính ra sao?
Đo nhiệt: không cần mỗi cell một cảm biến
Nhiệt độ được đo bằng điện trở nhiệt (thermistor), dán ở những điểm đại diện trong mỗi mô-đun, như hai đầu mô-đun hay gần đường làm mát. Pin xe điện nóng lên khá chậm và đều, nên vài cảm biến đặt đúng chỗ đã đủ phản ánh tình hình.
Khi một vùng nóng bất thường, BMS phản ứng theo nấc: tăng tốc bơm làm mát, rồi giảm công suất cho phép (xe tăng tốc yếu đi, sạc chậm lại). Nếu vẫn không hạ nhiệt, nó cắt hẳn mạch.
Phần trăm pin: con số "đoán" thông minh
Không có cảm biến nào đo trực tiếp SoC (State of Charge, phần trăm pin). BMS phải tính ra nó, thường bằng hai cách kết hợp:
- Đếm Coulomb: cộng trừ từng ampe giờ chảy vào, chảy ra. Giống như ghi sổ thu chi. Chính xác trong ngắn hạn nhưng sai số cộng dồn theo thời gian.
- Tra theo điện áp: khi pin nghỉ, điện áp tương ứng với một mức SoC nhất định. Chính xác khi pin nghỉ lâu, nhưng sai lệch khi đang chạy vì điện áp bị dòng điện kéo xuống.
Bộ lọc Kalman (Kalman filter) là thuật toán trộn hai nguồn này: nó tin vào phép đếm trong ngắn hạn, rồi dùng điện áp để từ từ kéo sai số về đúng. Kết quả là con số trên màn hình mượt mà, không nhảy lung tung.
Với xe dùng pin LFP, điện áp gần như phẳng ở khoảng giữa nên BMS khó "hiệu chỉnh" SoC. Nhiều hãng khuyên sạc đầy 100% định kỳ (thường mỗi tuần) để BMS có điểm mốc chuẩn. Kiểm tra sách hướng dẫn xe của bạn để biết khuyến nghị cụ thể.
Vì sao cell yếu nhất quyết định quãng đường?
Không có hai cell nào giống hệt nhau. Dung lượng, điện trở trong, tốc độ tự xả đều chênh nhau chút ít từ lúc xuất xưởng, và khoảng chênh ấy lớn dần theo tuổi pin.
Hãy hình dung một đoàn leo núi buộc dây vào nhau: cả đoàn chỉ đi được tới chỗ người mệt nhất còn đi được. Với pin nối tiếp cũng vậy. Khi xả, nhóm yếu nhất chạm ngưỡng thấp trước, và BMS buộc phải dừng cả khối dù các nhóm khác vẫn còn điện. Khi sạc thì ngược lại: nhóm đầy trước chặn cả khối.
Vì thế BMS phải cân bằng cell (cell balancing). Có hai cách:
| Cân bằng thụ động | Cân bằng chủ động | |
|---|---|---|
| Cách làm | Xả bớt nhóm cao qua điện trở nhỏ | Chuyển năng lượng từ nhóm đầy sang nhóm vơi bằng tụ hoặc cuộn cảm |
| Năng lượng dư | Thành nhiệt, mất đi | Được giữ lại |
| Mạch | Đơn giản, rẻ | Phức tạp, đắt |
| Phổ biến | Hầu hết xe điện hiện nay | Một số pin cao cấp, pin lưu trữ |
Cân bằng thụ động chỉ xả bằng dòng nhỏ, cỡ vài chục tới vài trăm mili ampe, nên thường làm âm thầm lúc xe sạc hoặc đỗ. Nghe có vẻ phí, nhưng lượng điện tiêu hao rất nhỏ so với cả khối pin, nên các hãng chấp nhận đổi lấy độ bền và giá rẻ.
Khi pin gần cạn, các nhóm yếu tiến sát ngưỡng xả sâu, và bản thân BMS cũng tiêu một ít điện để chạy. Để xe ở mức 0–5% trong nhiều tuần có thể làm hỏng vĩnh viễn một số nhóm. Nếu cần để xe lâu, giữ pin ở khoảng giữa.
BMS cắt mạch và "mặc cả" với trụ sạc
Cắt mạch trong vài mili giây
Khi phát hiện quá áp, quá dòng hay quá nhiệt, BMS ra lệnh cho công tắc tơ (contactor), loại rơ-le cỡ lớn chịu được cao áp, ngắt mạch chính chỉ trong vài phần nghìn giây. Với các sự cố dòng cực lớn như chập mạch, còn có cầu chì dự phòng.
BMS còn liên tục giám sát cách điện: đo xem có dòng rò từ mạch cao áp ra thân xe hay không. Rò điện ra vỏ xe là nguy hiểm cho người ngồi trong và người chạm vào xe, nên khi điện trở cách điện tụt dưới ngưỡng, BMS báo lỗi và không cho đóng mạch.

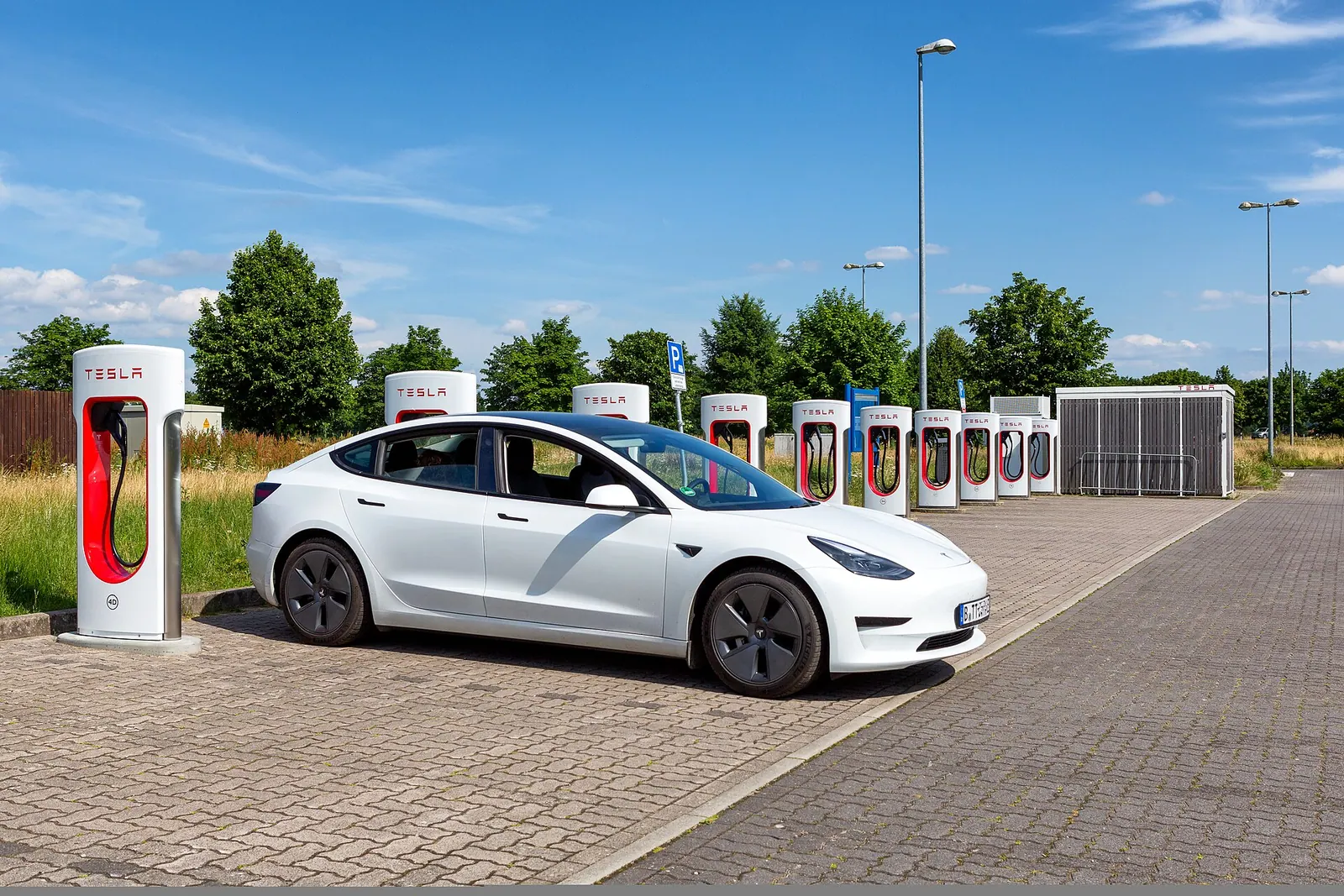

Sạc nhanh: BMS mới là người quyết định
Nhiều người nghĩ trụ sạc nhanh quyết định tốc độ sạc. Thực ra BMS mới là bên ra lệnh: nó liên tục báo cho trụ sạc dòng và áp tối đa được phép, trụ chỉ cấp theo.
- Pin lạnh: BMS chỉ xin dòng nhỏ và bật sưởi pin trước, tránh mạ lithium. Đây là lý do nhiều xe có chức năng làm ấm pin khi bạn đặt điểm đến là trạm sạc.
- Pin ở khoảng giữa: dòng lớn nhất, sạc nhanh nhất.
- Pin gần đầy: BMS hạ dòng dần. Đó là lý do sạc từ 80 lên 100% thường lâu gần bằng từ 10 lên 80%.
BMS không dây: bỏ bớt dây trong khối pin
Bó dây tín hiệu nối các bo mạch con là thứ nặng, chiếm chỗ, và mỗi đầu cắm là một điểm có thể lỏng hay ăn mòn. Xu hướng mới là BMS không dây (wireless BMS).

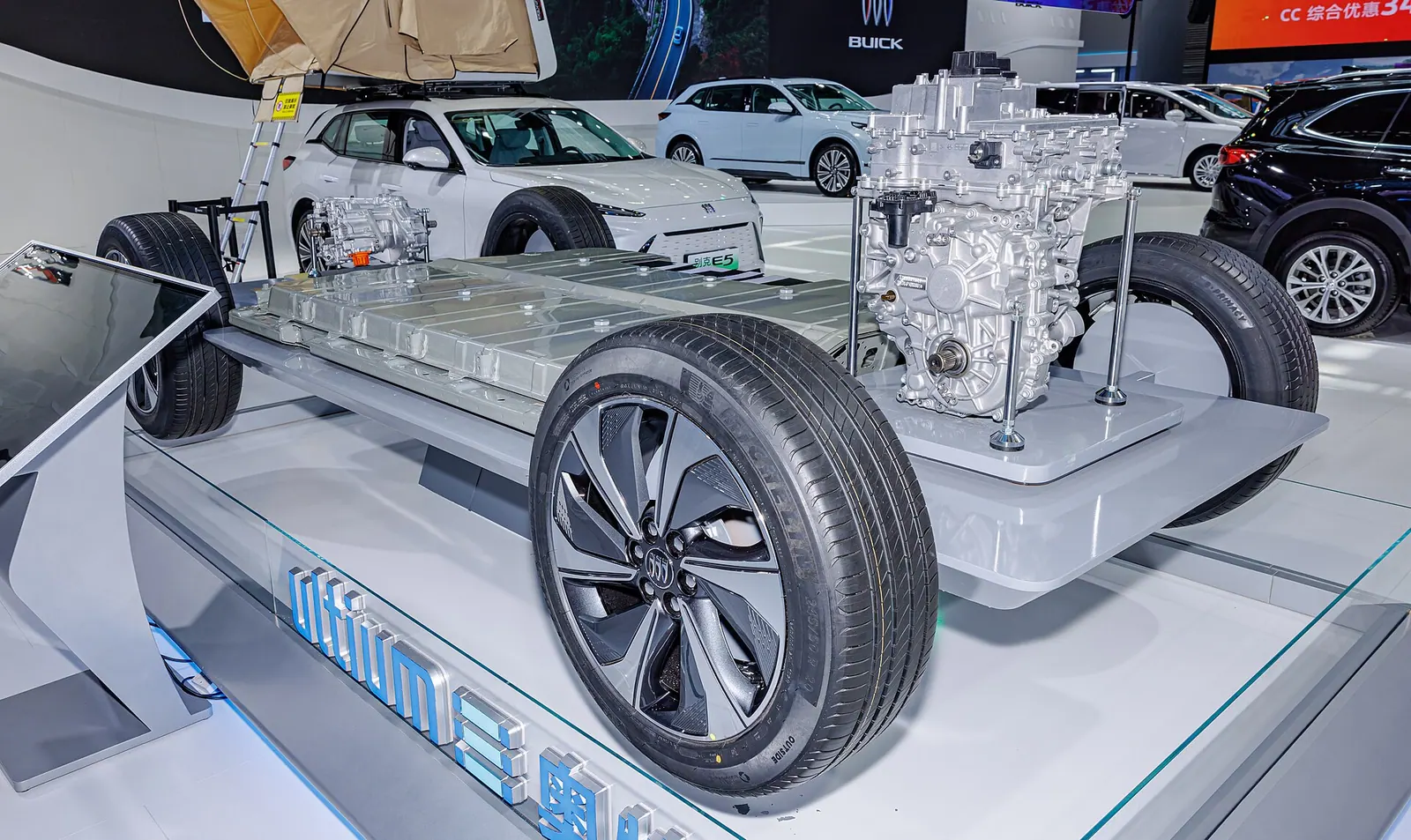

General Motors là hãng đi đầu khi đưa BMS không dây (hợp tác với Analog Devices) vào nền tảng pin Ultium. Theo GM, giải pháp này bỏ được tới khoảng 90% dây tín hiệu trong khối pin. Các bo đo trên mô-đun truyền dữ liệu về bộ trung tâm bằng sóng vô tuyến.
Lợi ích không chỉ là gọn nhẹ: mô-đun pin trở nên dễ tháo lắp, thay thế hơn, và cùng một kiến trúc BMS có thể dùng cho nhiều cỡ pin khác nhau chỉ bằng cách thêm hoặc bớt mô-đun.
BMS không canh từng cell riêng lẻ. Nó canh từng nhóm, đo tới từng mili vôn, cân bằng và cắt mạch đúng lúc.
Tóm tắt nhanh
- Pin Model 3 Long Range có khoảng 4.416 cell, xếp thành 96 nhóm nối tiếp, mỗi nhóm 46 cell song song, nên BMS chỉ cần đo 96 điện áp và một dòng điện.
- Chip đo AFE trên từng mô-đun đọc 12–18 nhóm với sai số vài mili vôn, nối thành chuỗi cách ly, quét cả khối pin hàng chục lần mỗi giây.
- Phần trăm pin là con số tính ra từ đếm Coulomb và điện áp, được bộ lọc Kalman làm mượt.
- Nhóm yếu nhất quyết định quãng đường, nên BMS phải cân bằng cell, phổ biến nhất là cân bằng thụ động.
- BMS cắt mạch qua công tắc tơ trong vài mili giây và chính nó ra lệnh tốc độ cho trụ sạc nhanh.
Câu hỏi thường gặp
BMS hỏng thì xe có chạy được không?
Thường là không. Khi BMS mất liên lạc với các bo đo hoặc tự phát hiện lỗi, nó sẽ không đóng công tắc tơ, nên xe không nhận điện cao áp. Đây là thiết kế an toàn có chủ đích: thà xe nằm im còn hơn chạy với khối pin không được giám sát.
Vì sao phần trăm pin đôi khi tụt nhanh bất thường khi trời lạnh?
Trời lạnh làm điện trở trong của cell tăng, điện áp tụt sâu hơn khi xe đạp ga, và một phần điện bị dùng để sưởi pin, sưởi cabin. BMS cũng giới hạn công suất để bảo vệ pin. Kết quả là quãng đường thực tế ngắn đi và con số dự báo phải điều chỉnh lại.
Cân bằng cell có làm hao pin không?
Cân bằng thụ động có biến một ít điện thành nhiệt, nhưng lượng này rất nhỏ so với dung lượng cả khối pin. Đổi lại, các nhóm được đưa về cùng mức, giúp khai thác tối đa dung lượng dùng được.
BMS không dây có dễ bị nhiễu hay bị tấn công không?
Đây là mối lo hợp lý. Các hệ thống thương mại dùng giao thức có mã hoá và xác thực, sóng truyền chủ yếu trong vỏ kim loại của khối pin. Dù vậy, đây vẫn là công nghệ mới, và độ tin cậy lâu dài cần thêm thời gian để kiểm chứng trên số lượng xe lớn.
