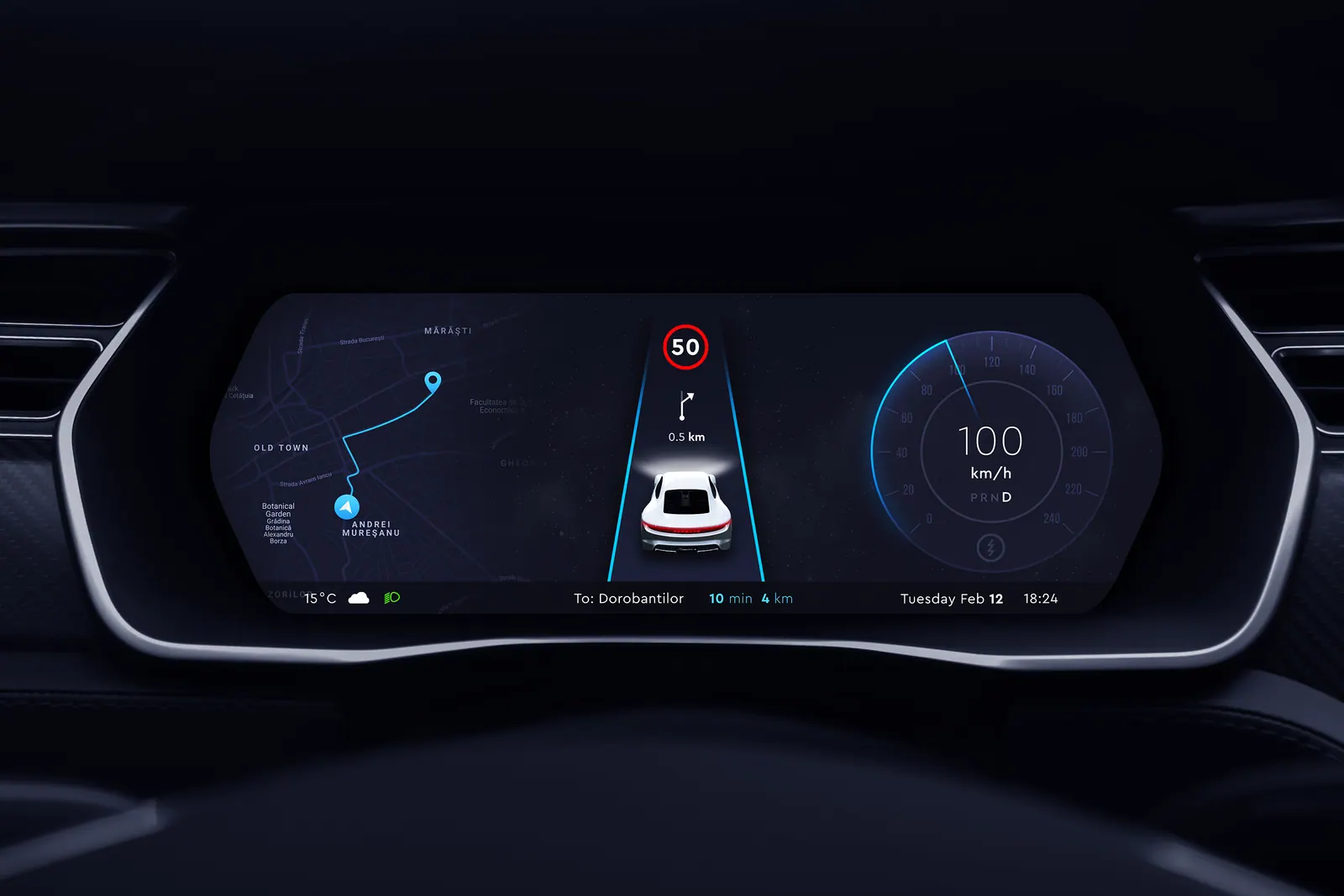

Bạn mua một chiếc xe điện, hai năm đầu sạc đầy đi được quãng đường như quảng cáo. Rồi một ngày, số km dự kiến trên màn hình tụt hẳn xuống, sạc nhanh cũng không còn nhanh như trước, dù bạn chẳng làm gì khác thường. Rất có thể thủ phạm không phải "cả bộ pin già đi", mà chỉ là một vài cell nhỏ trong hàng nghìn cell đang có vấn đề.
Nghe thì vô lý: một bộ pin có hàng nghìn cell, hỏng một cái thì đáng là bao? Bài này giải thích vì sao một cell hỏng lại kéo cả bộ pin đi xuống, khi nào nó trở nên nguy hiểm, bộ pin tự vệ ra sao, và bạn nên để ý những dấu hiệu nào.
Bộ pin xe điện thật ra được ghép từ những gì?

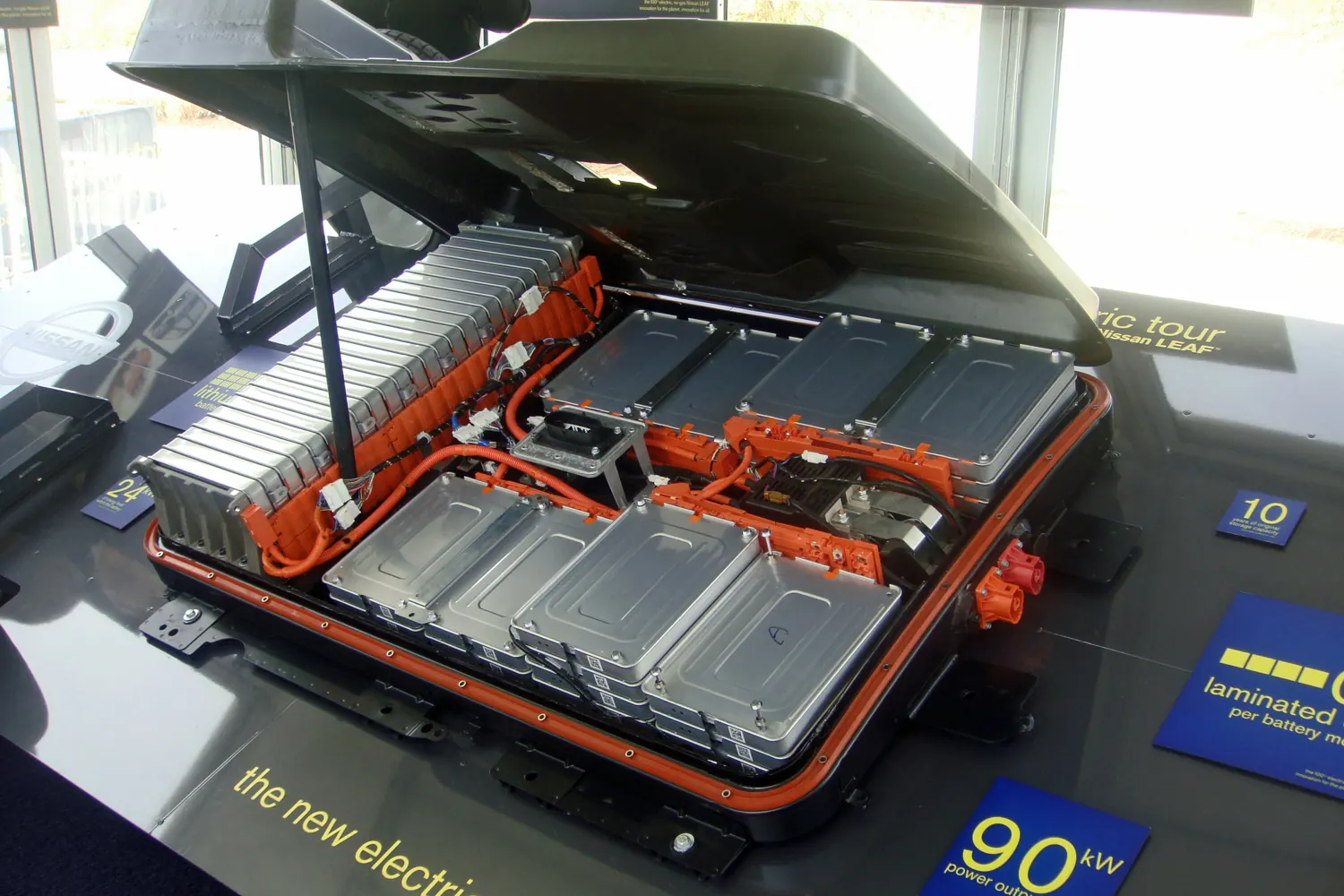

Bộ pin dưới sàn xe điện không phải một khối pin to duy nhất. Nó được ghép từ rất nhiều cell (viên pin đơn lẻ), gom lại thành các nhóm, các nhóm gom thành mô-đun (module), rồi nhiều mô-đun đặt chung trong một vỏ kim loại kèm dây điện, cảm biến và hệ thống làm mát.
Lấy ví dụ bộ pin của Tesla Model 3 bản Long Range đời đầu: nó dùng 4.416 cell hình trụ loại 2170 (đường kính 21 mm, cao 70 mm). Số cell này được chia thành 96 nhóm, mỗi nhóm 46 cell nối song song. Các nhóm này nằm trong 4 mô-đun dài ngắn khác nhau.
Mỗi hãng ghép một kiểu: có hãng dùng cell trụ nhỏ như Tesla, có hãng dùng cell túi (pouch) hay cell lăng trụ (prismatic) to bản, số cell ít hơn nhiều. Nhưng nguyên tắc chung giống nhau: cell nối song song để tăng dung lượng và dòng điện, các nhóm nối tiếp để tăng điện áp. Chính cách ghép này quyết định một cell hỏng sẽ lan ảnh hưởng ra sao.
Song song và nối tiếp khác nhau thế nào?
| Kiểu nối | Cộng dồn cái gì | Ví dụ trong Model 3 Long Range |
|---|---|---|
| Song song (trong 1 nhóm) | Dung lượng, khả năng cấp dòng | 46 cell chung một nhóm, cùng điện áp |
| Nối tiếp (giữa các nhóm) | Điện áp | 96 nhóm nối tiếp, đạt gần 400 V khi sạc đầy |
Điện áp mỗi cell lithium-ion loại này dao động khoảng 3 V khi cạn đến 4,2 V khi đầy. Nhân với 96 nhóm nối tiếp, ta được khoảng 400 V lúc pin đầy, đủ cao để motor điện chạy hiệu quả với dòng điện vừa phải.
Vì sao một mắt xích yếu kéo cả sợi xích?
Hãy hình dung 96 nhóm nối tiếp như một sợi xích 96 mắt. Dòng điện phải chạy xuyên qua từng mắt, không có đường vòng. Sợi xích chỉ chắc bằng mắt xích yếu nhất, và bộ pin cũng vậy: hiệu năng cả bộ bị giới hạn bởi nhóm yếu nhất.
Một cell hỏng thường rơi vào một trong ba kiểu:

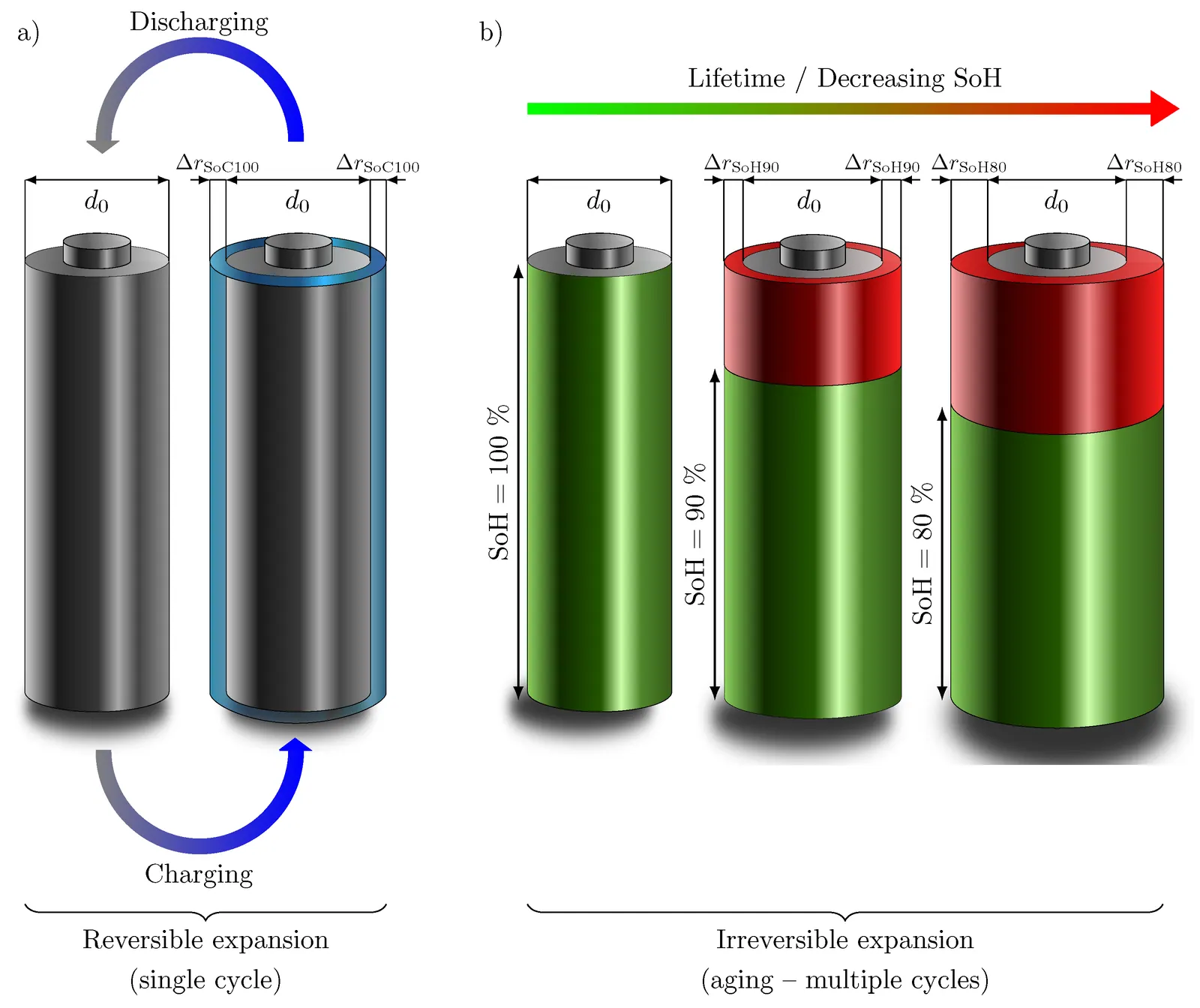

- Mất dung lượng: cell chứa được ít điện hơn các cell khác.
- Tăng điện trở trong (internal resistance): cell "cản" dòng điện nhiều hơn, nên nóng hơn mỗi khi làm việc.
- Tự xả do chập bên trong (internal short circuit): bên trong cell xuất hiện một đường tắt nhỏ giữa cực dương và cực âm, điện tự rò đi ngay cả khi xe đứng yên.
Ba kiểu này có thể xảy ra riêng lẻ hoặc cùng lúc, và mức độ nguy hiểm tăng dần từ kiểu thứ nhất đến kiểu thứ ba.
Kiểu 1: Mất dung lượng, cả xe "đi ngắn lại"
Đây là kiểu hỏng phổ biến và ít nguy hiểm nhất, nhưng lại ảnh hưởng rõ nhất đến trải nghiệm hằng ngày.
Khi xe chạy: nhóm yếu cạn trước
Khi xe chạy, cả 96 nhóm cùng xả điện với cùng một dòng (vì chúng nối tiếp). Nhóm có cell yếu chứa ít điện hơn nên chạm ngưỡng điện áp thấp trước. Lúc đó BMS (Battery Management System, hệ thống quản lý pin) buộc phải báo hết pin và ngắt, vì xả tiếp sẽ làm nhóm yếu bị xả quá sâu và hư hỏng vĩnh viễn. Trong khi đó, 95 nhóm còn lại vẫn còn điện, nhưng không dùng được.
Khi sạc: nhóm yếu đầy trước
Khi sạc thì ngược lại. Nhóm yếu ít "chỗ chứa" nên đầy trước, chạm ngưỡng khoảng 4,2 V mỗi cell. BMS dừng sạc để tránh quá áp, vì sạc vượt ngưỡng là con đường ngắn nhất dẫn tới cháy nổ. Lúc này các nhóm khác chưa đầy, nhưng cũng phải dừng theo.
Kết quả: cả bộ pin chỉ dùng được phần dung lượng của nhóm yếu nhất.
Nếu một nhóm mất 10% dung lượng, cả xe mất gần 10% quãng đường, dù 95 nhóm còn lại vẫn khoẻ như mới. Giống như một đoàn người đi bộ phải dừng lại khi người mệt nhất không đi nổi nữa, dù những người khác còn sức.
Cell khoẻ cũng bị "vạ lây"
Trong cùng một nhóm song song, các cell khoẻ phải gánh thêm phần dòng điện mà cell yếu không kham nổi. Chúng làm việc nặng hơn, nóng hơn, và vì thế lão hoá nhanh hơn các nhóm khác. Theo thời gian, cả nhóm đó yếu dần, khoảng cách với các nhóm còn lại càng doãng ra.
Kiểu 2: Điện trở trong tăng, vòng luẩn quẩn của nhiệt
Mọi cell đều có một chút điện trở trong. Dòng điện đi qua điện trở sinh ra nhiệt, và nhiệt sinh ra tỉ lệ với bình phương dòng điện nhân điện trở. Nghĩa là khi dòng tăng gấp đôi, nhiệt tăng gấp bốn.

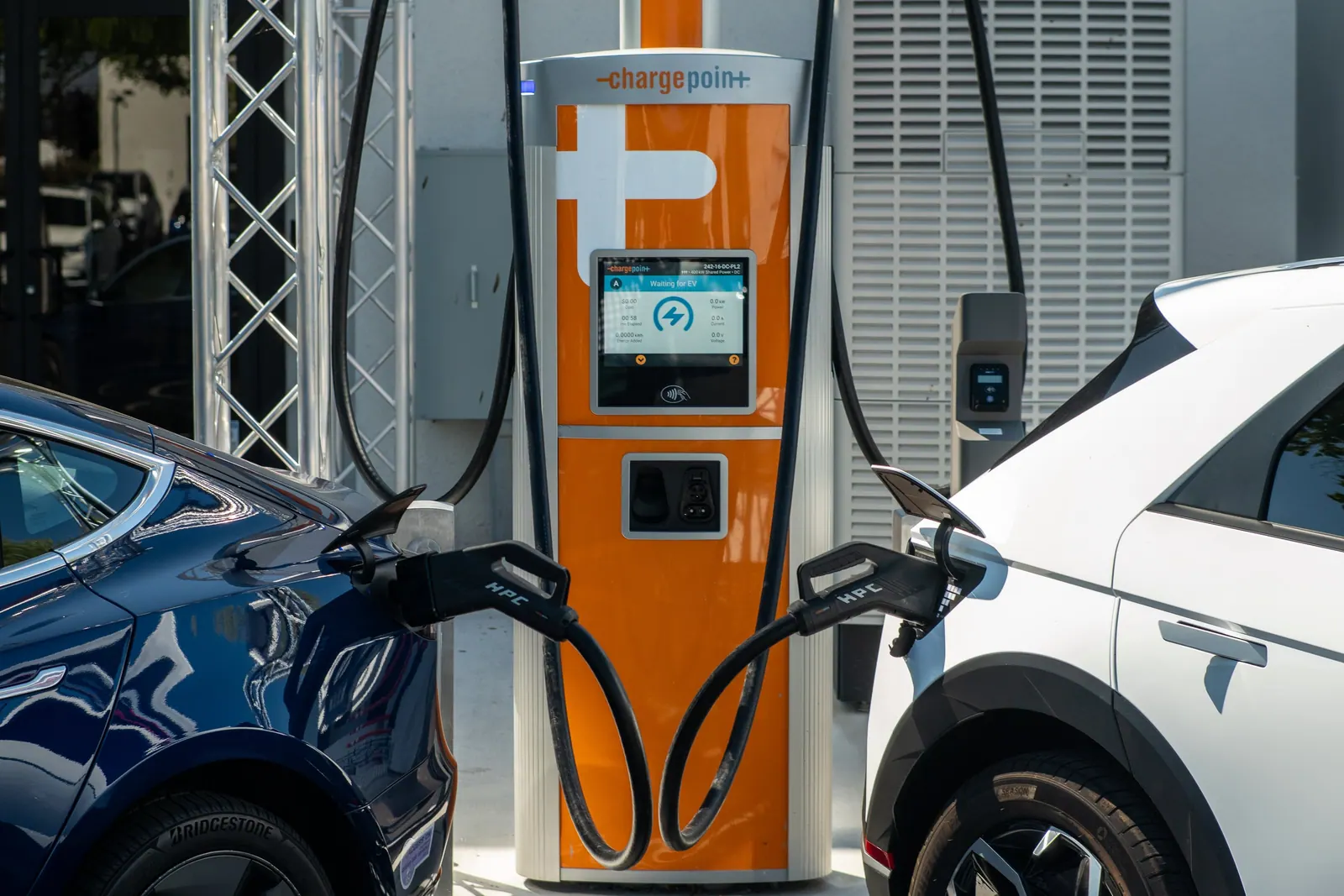

Một cell có điện trở trong cao hơn bình thường sẽ nóng hơn hẳn các cell xung quanh mỗi khi bạn đạp mạnh ga hoặc cắm sạc nhanh DC, hai lúc dòng điện lớn nhất.
Vấn đề là nhiệt làm hoá chất trong cell xuống cấp nhanh hơn. Hoá chất xuống cấp lại làm điện trở tăng thêm. Điện trở tăng thì lần sau nóng hơn nữa. Đó là một vòng luẩn quẩn:
- Điện trở trong tăng
- Mỗi lần tải nặng, cell sinh nhiệt nhiều hơn
- Nhiệt làm vật liệu điện cực và chất điện phân xuống cấp
- Điện trở trong tăng tiếp, quay lại bước 1
Đó là lý do nhiều xe điện tự giới hạn công suất sạc nhanh khi pin quá nóng hoặc quá lạnh: BMS ưu tiên tuổi thọ pin hơn vài phút chờ của bạn.
Sạc nhanh DC không "giết" pin nếu BMS và hệ thống làm mát hoạt động tốt. Nhưng với một cell đã có điện trở trong cao, mỗi phiên sạc nhanh là một lần cell đó phải chịu nhiệt nhiều hơn hàng xóm. Đây là lúc BMS cần phát hiện và hạ công suất sớm.
Kiểu 3: Chập bên trong, kịch bản nguy hiểm nhất
Kiểu thứ ba hiếm hơn, nhưng nguy hiểm nhất. Bên trong mỗi cell, cực dương và cực âm được ngăn cách bởi một lớp màng mỏng gọi là separator (màng ngăn). Lỗi sản xuất (bụi kim loại lọt vào), va đập hay lão hoá lâu ngày có thể làm thủng màng này, tạo ra một đường chập nhỏ bên trong.
Khi một cell bị chập, nó trở thành đường tắt cho dòng điện. Các cell song song bên cạnh, vốn nối thẳng vào nó, sẽ dồn dòng điện vào cell hỏng. Bốn mươi lăm cell cùng "đổ" điện vào một cell, nhiệt độ có thể tăng vọt chỉ trong vài giây.
Thoát nhiệt là gì?
Khi nhiệt độ cell lên đủ cao, các phản ứng hoá học bên trong bắt đầu tự sinh nhiệt mà không cần dòng điện bên ngoài nữa. Hiện tượng này gọi là thermal runaway (thoát nhiệt). Diễn biến thường theo các nấc sau (con số thay đổi tuỳ hoá học cell và mức sạc):
| Khoảng nhiệt độ | Chuyện gì xảy ra |
|---|---|
| Khoảng 80–120 °C | Lớp màng bảo vệ trên cực âm (SEI) bắt đầu phân huỷ, toả nhiệt |
| Khoảng 130 °C | Màng ngăn bắt đầu chảy, hai cực chạm nhau trên diện rộng |
| Từ khoảng 150 °C trở lên | Vật liệu cực dương phân huỷ, giải phóng oxy, phản ứng tự duy trì |
Lúc này cell phun ra khí nóng, dễ cháy. Nhiệt truyền sang cell bên cạnh, đẩy nó vào thoát nhiệt, rồi tiếp tục lan dây chuyền cả mô-đun. Đó là lý do cháy pin xe điện rất khó dập: lửa có thể tắt rồi bùng lại, vì phản ứng bên trong cell vẫn tiếp diễn.
Xe điện bị va chạm mạnh vào gầm, cán qua vật cứng hoặc ngập nước sâu nên được kiểm tra pin ở xưởng dịch vụ, kể cả khi xe vẫn chạy bình thường. Hư hỏng bên trong cell có thể âm ỉ nhiều ngày mới bộc lộ.
Bộ pin tự vệ trước một cell hỏng như thế nào?
Tin tốt là các kỹ sư biết rõ rủi ro này, và bộ pin hiện đại có nhiều lớp bảo vệ chồng lên nhau.
Lớp 1: Dây chì riêng cho từng cell

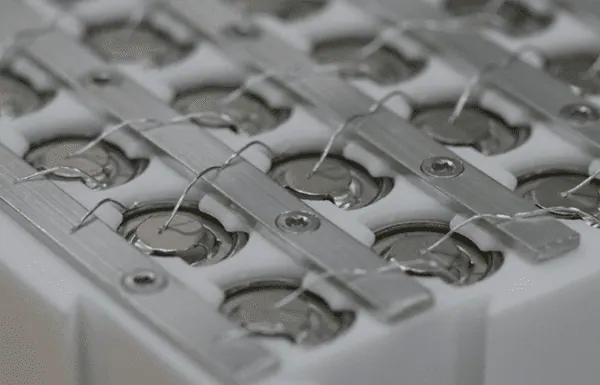

Trong pin Tesla dùng cell trụ, mỗi cell không nối thẳng vào thanh dẫn chung mà qua một sợi dây nhỏ hàn từ đầu cell tới thanh dẫn. Sợi dây này đóng vai trò cầu chì: bình thường dòng qua mỗi cell nhỏ, dây chịu được. Khi một cell bị chập và hàng xóm dồn dòng vào nó, dòng quá lớn làm dây đứt, cell hỏng bị tách khỏi nhóm trước khi kịp nóng đến mức nguy hiểm. Kỹ thuật này gọi là cell-level fusing (cầu chì cấp cell).
Sau khi dây đứt, nhóm đó chỉ còn 45 cell thay vì 46, dung lượng nhóm giảm nhẹ khoảng 2%. Xe vẫn chạy được, chỉ hơi hụt quãng đường. Đánh đổi này hợp lý hơn nhiều so với để một cell chập đốt cả mô-đun.
Lớp 2: Cách nhiệt, làm mát và thoát khí
Giữa các cell và mô-đun còn có vật liệu cách nhiệt để làm chậm nhiệt lan sang hàng xóm, ống hoặc tấm làm mát bằng chất lỏng để kéo nhiệt ra ngoài, và kênh thoát khí để nếu một cell lỡ phun khí nóng thì khí được dẫn ra theo hướng định sẵn, không thổi thẳng vào cell khác.

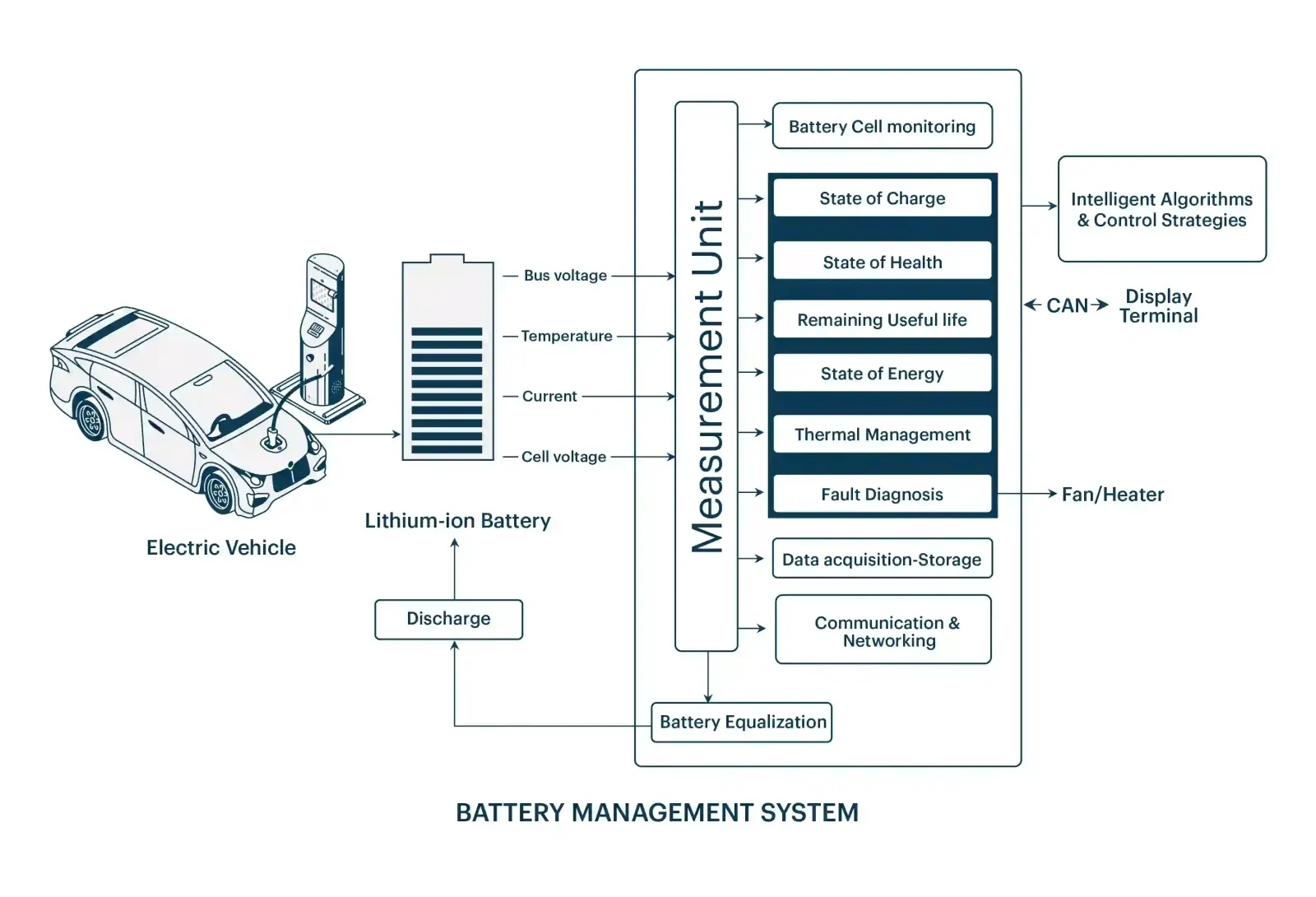

Lớp 3: BMS theo dõi từng nhóm
BMS đo điện áp từng nhóm và nhiệt độ ở nhiều điểm khắp bộ pin. Khi thấy bất thường (một nhóm tụt áp nhanh, một điểm nóng lên bất thường), BMS sẽ giảm công suất hoặc ngắt hẳn pin, đồng thời báo lỗi lên màn hình.
Lớp 4: Cân bằng cell
BMS còn làm một việc âm thầm gọi là cell balancing (cân bằng cell). Cách phổ biến là cân bằng thụ động: khi sạc, nhóm nào đầy trước thì BMS xả bớt điện của nhóm đó qua một điện trở nhỏ (biến thành nhiệt), để các nhóm khác kịp đuổi theo. Giống như rót nước vào nhiều cốc, cốc nào gần tràn thì hớt bớt đi một chút để cả hàng đều nhau.
Cân bằng cell bù được chênh lệch nhỏ sinh ra tự nhiên theo thời gian. Nhưng nó không cứu được cell đã hỏng thật: một nhóm mất 10% dung lượng thì cân bằng mấy cũng không lấy lại được 10% đó.
Hỏng một cell có phải thay cả bộ pin?

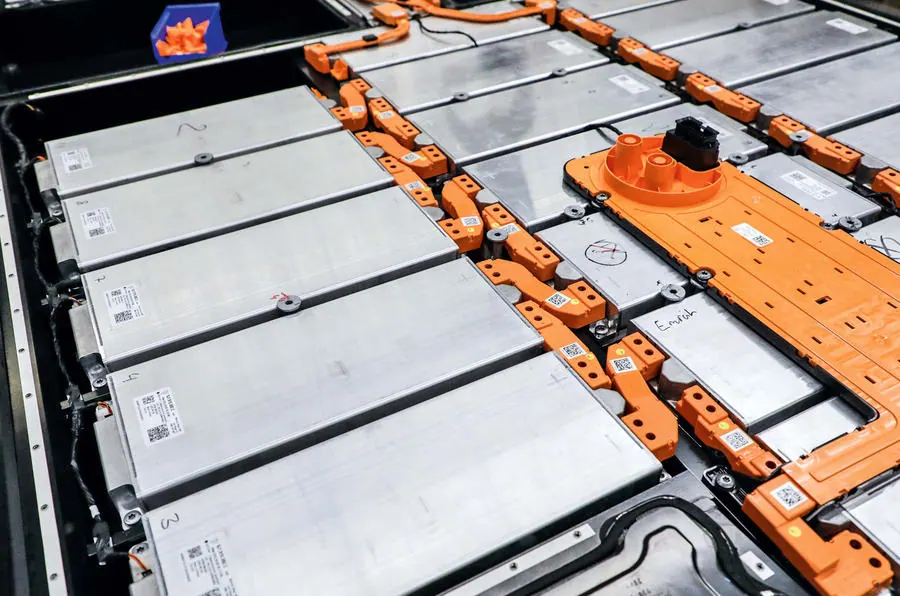

Không nhất thiết. Như đã nói, bộ pin được chia thành mô-đun. Với nhiều mẫu xe, xưởng dịch vụ có thể chẩn đoán ra mô-đun chứa nhóm yếu và thay riêng mô-đun đó, chi phí chỉ bằng một phần nhỏ so với thay nguyên bộ pin.
Tuy vậy, khả năng sửa phụ thuộc vào thiết kế:
- Pin chia mô-đun rời: dễ thay từng phần nhất.
- Pin cell-to-pack (cell đặt thẳng vào vỏ pin, không qua mô-đun) hoặc pin có keo kết cấu: sửa khó hơn, nhiều trường hợp hãng chỉ thay cả bộ.
- Chính sách hãng và xưởng: có nơi sửa được, có nơi chỉ thay mới theo bảo hành.
Khi mua xe điện, hãy hỏi đại lý: pin có thay được từng mô-đun không, bảo hành pin bao nhiêu năm hoặc bao nhiêu km, và mức suy giảm dung lượng nào thì được bảo hành. Ba câu này đáng giá hơn nhiều thông số trên tờ quảng cáo.
Dấu hiệu bộ pin có nhóm yếu
- [ ]Quãng đường sau mỗi lần sạc đầy giảm đột ngột, không phải giảm từ từ theo năm tháng
- [ ]Sạc dừng sớm hoặc báo đầy nhanh bất thường
- [ ]Sạc nhanh DC bị giới hạn công suất dù pin không nóng hay lạnh
- [ ]Màn hình báo lỗi pin hoặc yêu cầu đưa xe đi kiểm tra
- [ ]Xe giảm công suất đột ngột khi tăng tốc
Gặp một trong các dấu hiệu trên, đừng chờ. Mang xe đi kiểm tra để xưởng đọc dữ liệu điện áp từng nhóm, đó là cách nhanh nhất tìm ra mắt xích yếu.
Tóm tắt nhanh
- Bộ pin xe điện ghép từ hàng trăm đến hàng nghìn cell, gom thành nhóm song song rồi nối tiếp các nhóm, ví dụ Model 3 Long Range có 4.416 cell chia 96 nhóm.
- Vì nối tiếp, cả bộ pin chỉ dùng được dung lượng của nhóm yếu nhất: một nhóm mất 10% thì cả xe mất gần 10% quãng đường.
- Cell hỏng có ba kiểu: mất dung lượng, tăng điện trở trong (nóng hơn, vòng luẩn quẩn), và chập bên trong (có thể dẫn tới thoát nhiệt).
- Pin hiện đại có nhiều lớp tự vệ: dây chì cấp cell, cách nhiệt, làm mát, kênh thoát khí và BMS giám sát từng nhóm.
- Nhiều xe có thể thay riêng mô-đun lỗi thay vì cả bộ pin, nên phát hiện sớm giúp tiết kiệm đáng kể.
Câu hỏi thường gặp
Một cell hỏng có làm xe bốc cháy ngay không?
Hiếm khi. Phần lớn cell hỏng chỉ mất dung lượng hoặc tăng điện trở, làm xe đi ngắn lại chứ không gây cháy. Trường hợp chập bên trong nguy hiểm hơn, nhưng dây chì cấp cell và BMS được thiết kế để cô lập cell đó trước khi nó kịp nóng.
Cân bằng cell có sửa được nhóm pin yếu không?
Không. Cân bằng cell chỉ xử lý chênh lệch nhỏ giữa các nhóm còn khoẻ. Một cell đã mất dung lượng hay tăng điện trở thật thì không phục hồi được, chỉ có thể thay mô-đun chứa nó.
Tại sao pin xe điện không làm mỗi cell chạy độc lập để tránh ảnh hưởng nhau?
Vì cần điện áp cao (khoảng 400 V hoặc 800 V) để motor hoạt động hiệu quả, mà mỗi cell chỉ khoảng 3–4,2 V. Muốn đạt điện áp đó buộc phải nối tiếp nhiều nhóm, và nối tiếp thì phải chấp nhận nguyên tắc "mắt xích yếu nhất".
Làm sao biết pin xe mình đang có nhóm yếu?
Để ý quãng đường sau sạc đầy, tốc độ sạc nhanh và các cảnh báo trên màn hình. Cách chính xác nhất là đưa xe tới xưởng dịch vụ để đọc dữ liệu điện áp từng nhóm qua máy chẩn đoán.
