Một chiếc xe điện cỡ trung thường chở dưới sàn khoảng 96 cell pin mắc nối tiếp. Hệ thống quản lý pin (BMS, Battery Management System) phải biết điện áp của từng cell với sai số chỉ cỡ 1–2 milivôn, và cập nhật vài chục lần mỗi giây, suốt hàng chục năm xe lăn bánh. Nghe đơn giản, nhưng khi cell trên cùng đang nằm ở mức gần 400 vôn so với khung xe thì việc "cắm vôn kế vào đo" trở thành một bài toán kỹ thuật thú vị. Bài này đi từng lớp: vì sao phải đo, đo bằng gì, chống nhiễu ra sao, dữ liệu đi về não bộ thế nào và làm gì với con số đó.
Vì sao phải đo từng cell, không đo tổng là đủ?

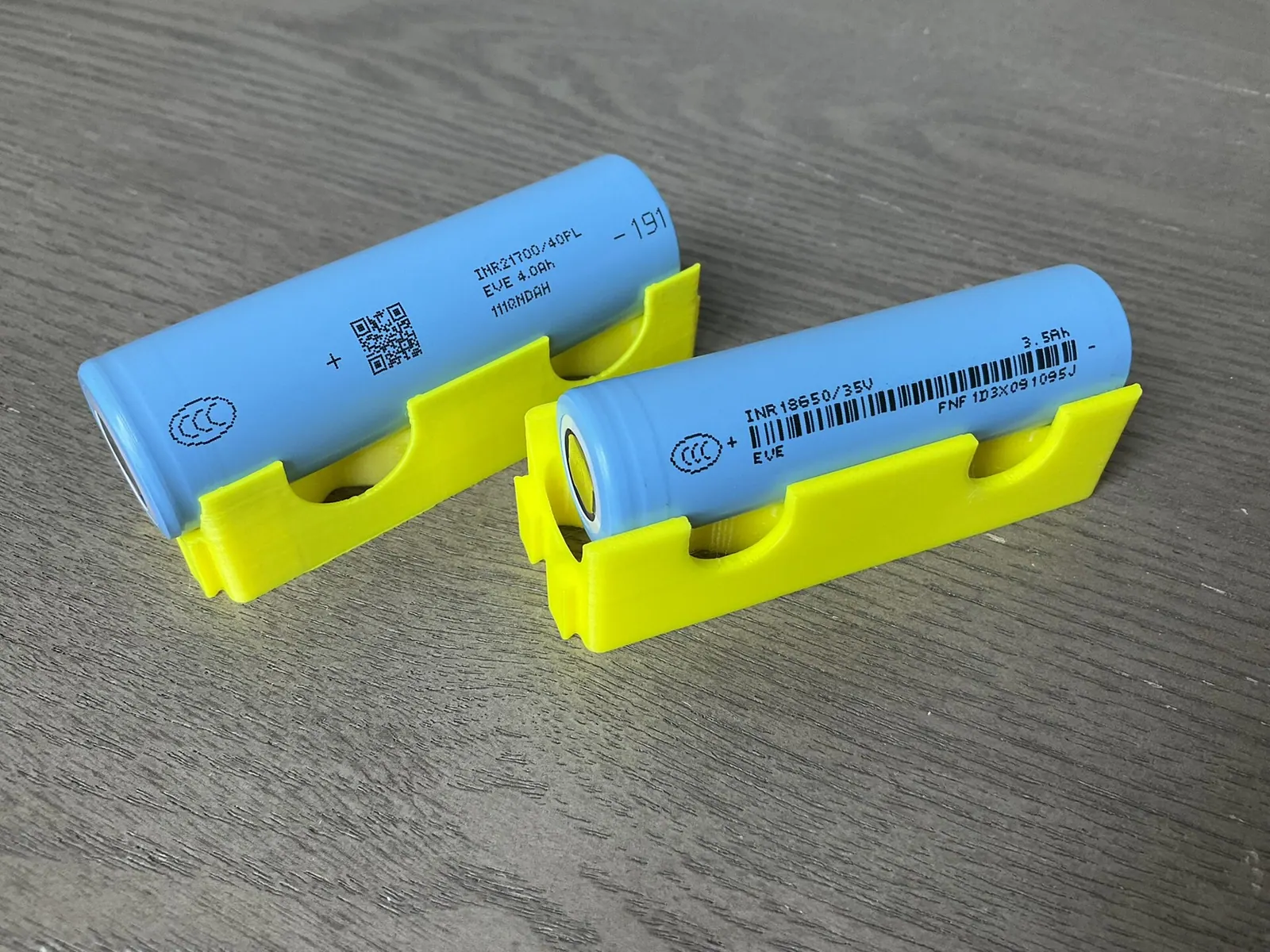

Cell lithium-ion trông giống hệt nhau nhưng không bao giờ giống nhau thật. Dung lượng, điện trở trong và tốc độ tự xả của mỗi cell lệch nhau một chút ngay từ lúc xuất xưởng, và khoảng lệch đó lớn dần theo năm tháng, theo vị trí nóng lạnh trong pack.
Với hoá học NMC phổ biến, mỗi cell chỉ được phép sống trong một "hành lang" điện áp hẹp:
| Ngưỡng | Điện áp điển hình (NMC) | Hậu quả khi vượt |
|---|---|---|

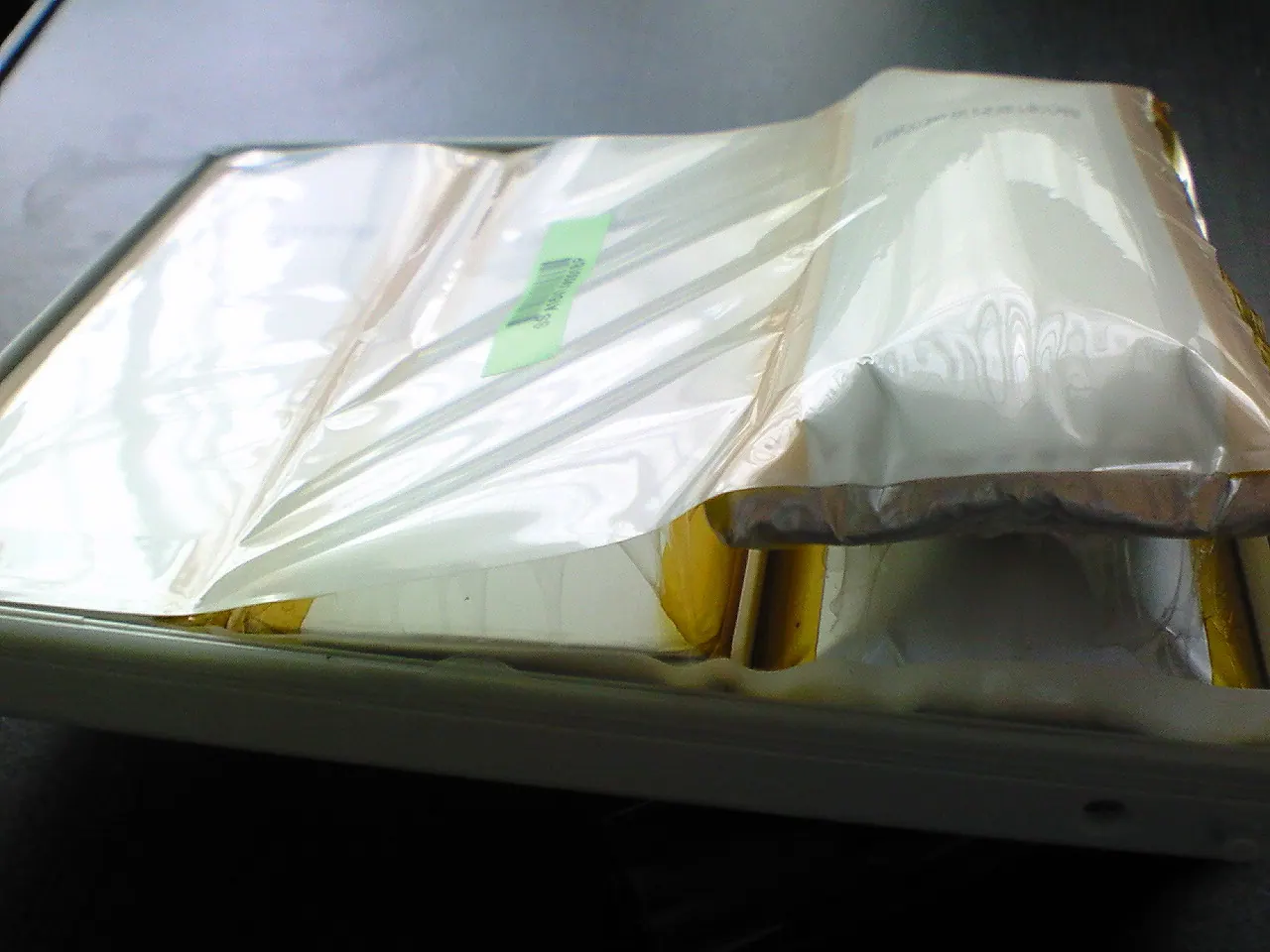

| Sạc đầy | khoảng 4,2 V | Vượt lên: lớp điện cực bị phá, sinh khí, cell phồng, có nguy cơ thoát nhiệt |
| Danh định | 3,6–3,7 V | Vùng làm việc bình thường |
| Xả cạn | khoảng 2,5 V | Xuống dưới: lá đồng cực âm bắt đầu hoà tan, cell hỏng vĩnh viễn |
Cell LFP thì dùng hành lang khác (khoảng 2,5–3,65 V) và đường cong điện áp rất phẳng, nên càng đòi hỏi phép đo chính xác hơn mới phân biệt được 30% với 70% dung lượng.
Giả sử pack 96 cell có 95 cell đang ở 4,10 V và một cell yếu đã lên 4,25 V. Tổng điện áp là 393,75 V — một con số trông hoàn toàn bình thường. Nếu BMS chỉ đo tổng, nó sẽ tiếp tục sạc, và cell yếu kia bị ép vượt ngưỡng an toàn. Đó là lý do mọi pin xe điện đều đo từng cell một: chỗ yếu nhất quyết định giới hạn của cả pack.
Khi sạc, BMS phải dừng lúc cell cao nhất chạm 4,2 V. Khi xả, phải dừng lúc cell thấp nhất chạm ngưỡng dưới. Cell lệch càng nhiều, quãng đường thực tế càng hụt dù các cell khác vẫn còn năng lượng.
Bài toán 400 vôn: vì sao không cắm thẳng vôn kế được
96 cell nối tiếp, mỗi cell khoảng 4 V, cộng lại thành gần 400 V. Cell dưới cùng có cực âm ở 0 V so với "đất" của pack, nhưng cực dương của cell trên cùng nằm ở khoảng 400 V. Điện áp cần đo (4 V) là chênh lệch nhỏ xíu giữa hai điểm cùng đang lơ lửng ở mức rất cao.
Một mạch đo thông thường có ngưỡng chịu điện áp chế độ chung (common-mode) chỉ vài chục vôn. Muốn đo trực tiếp cell thứ 96 bằng một bộ ADC đặt ở 0 V, bạn sẽ phải dùng bộ chia điện áp rồi trừ hai số lớn cho nhau: đo 396 V và 400 V, sai số 0,1% của mỗi phép đo đã là 0,4 V — gấp vài trăm lần độ chính xác cần có. Ngoài ra, nối dây từ mức 400 V về thẳng mạch điều khiển 12 V của xe là chuyện cấm kỵ về an toàn.
Lời giải của ngành công nghiệp là chia để trị.

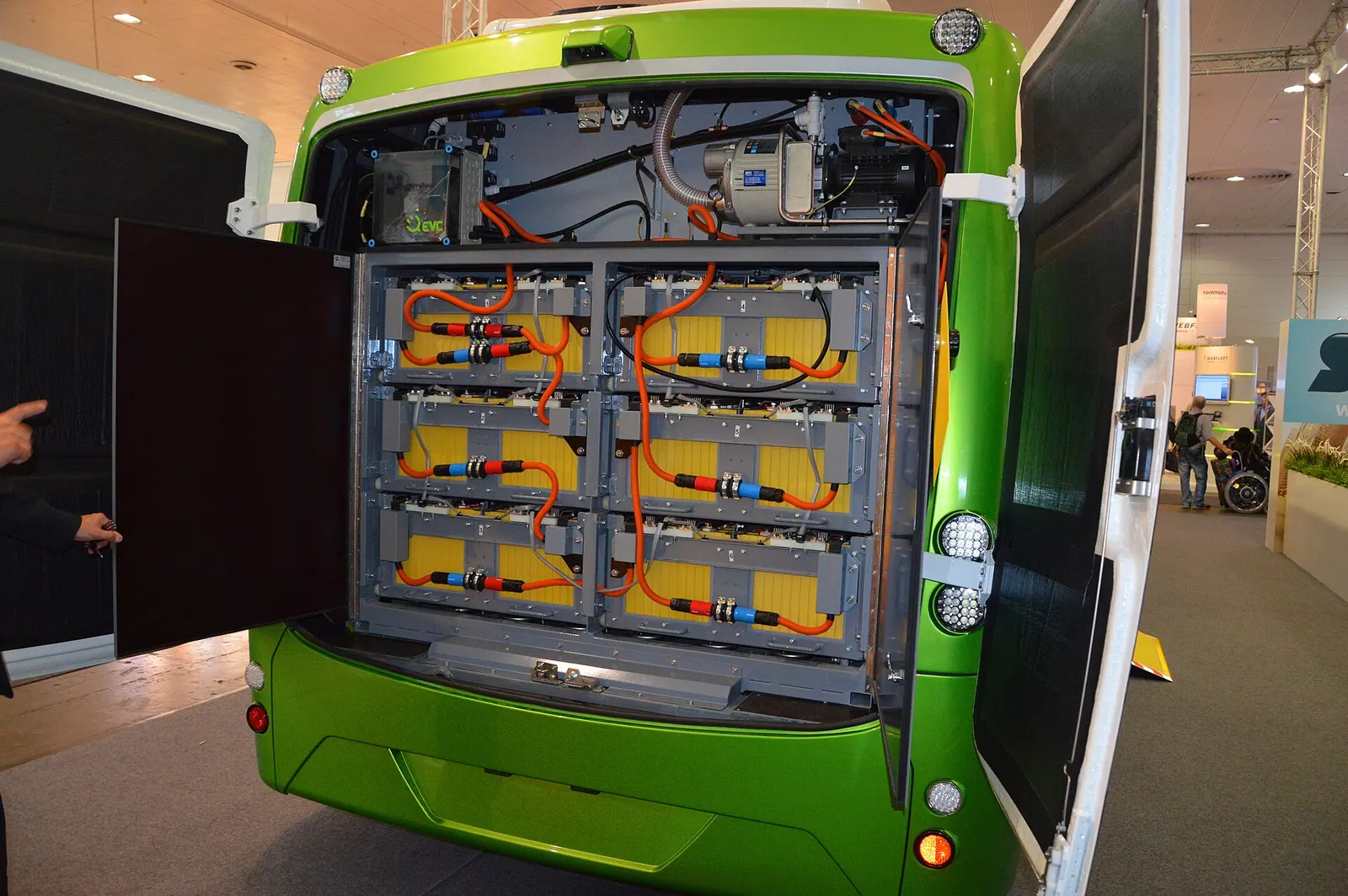

Chia pack thành module, mỗi module một chip giám sát

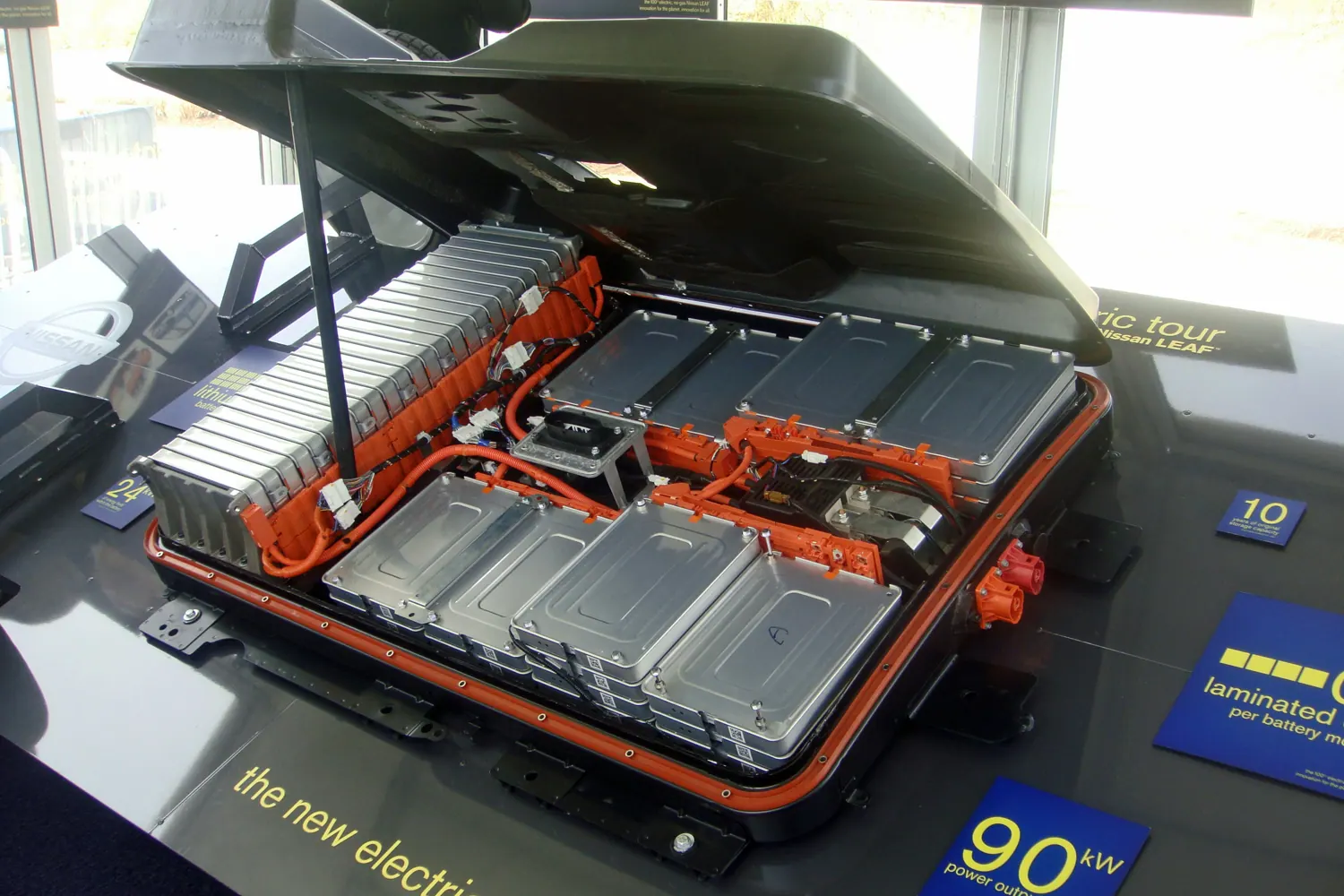

Pack được chia thành nhiều module. Ví dụ quen thuộc là BMW i3 bản 60 Ah: 96 cell lăng trụ chia thành 8 module, mỗi module 12 cell. Nissan Leaf đời đầu cũng có 96 nhóm cell nối tiếp, chia trong 48 module nhỏ.
Mỗi module gắn một con chip chuyên dụng gọi là chip giám sát cell (cell monitor IC, hay AFE — Analog Front End). Vài dòng chip phổ biến:
| Dòng chip | Hãng | Số cell mỗi chip |
|---|---|---|
| LTC6811 / ADBMS6815 | Analog Devices | 12 |
| BQ79616 | Texas Instruments | tới 16 |
| MC33775A | NXP | tới 14 |
Điểm mấu chốt: chip được cấp nguồn từ chính module mà nó giám sát. Chân đất của chip nối vào cực âm cell dưới cùng của module, nên với chip, cell của nó chỉ nằm trong khoảng 0–50 V. Chip ở module thứ 8 có thể đang "ngồi" ở mức 350 V so với khung xe, nhưng nó không hề biết, cũng không cần biết. Mỗi chip chỉ lo đúng nhóm của mình.
Dây cảm biến và phép trừ điện áp

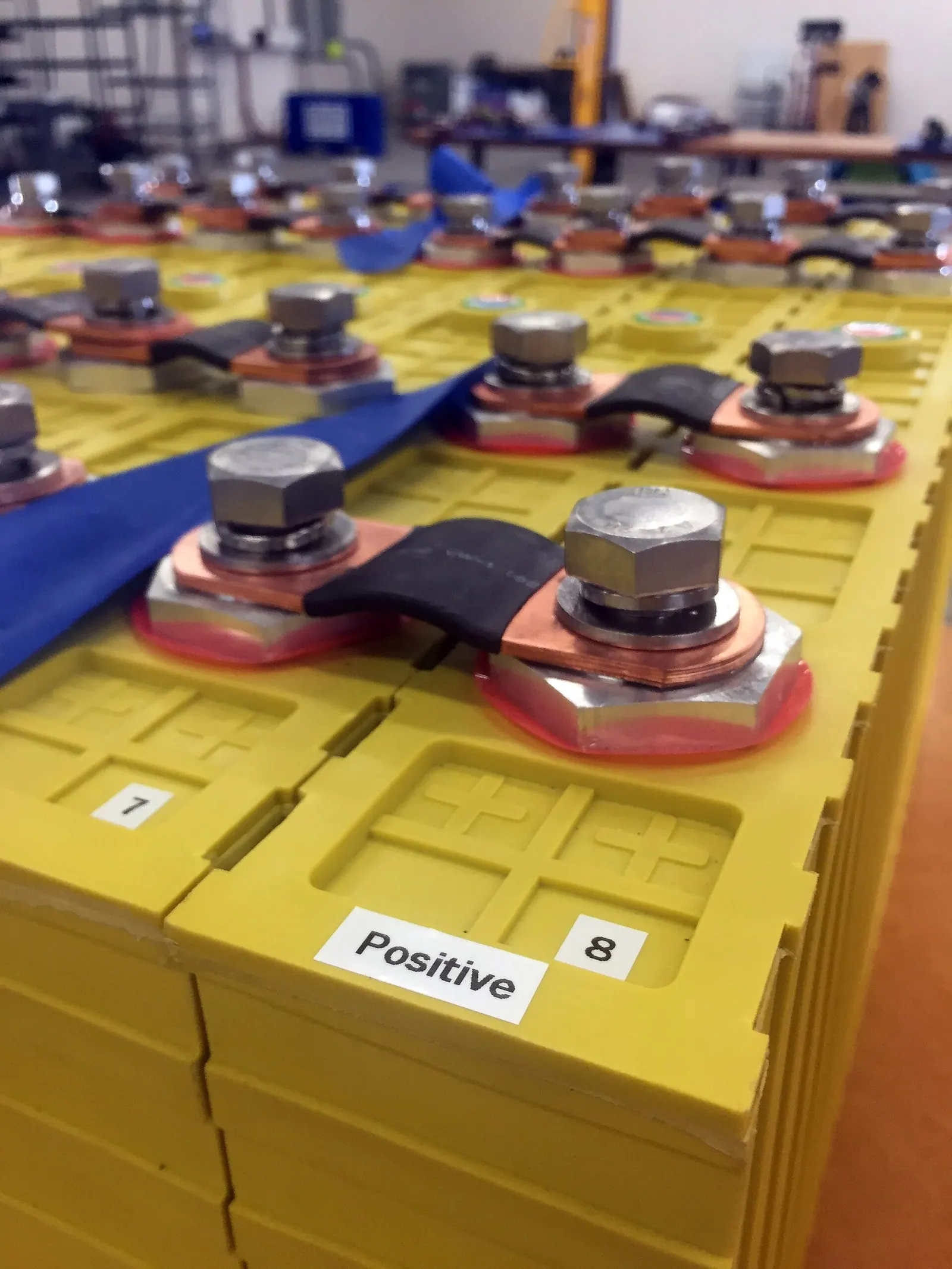

Từ mỗi điểm nối giữa hai cell (thường là thanh cái — busbar), người ta kéo một sợi dây cảm biến nhỏ về chip. Module 12 cell có 13 điểm cần đo: cực âm của cell 1, 11 điểm nối ở giữa và cực dương cell 12. Vì vậy cần 13 sợi dây.
Điện áp cell thứ n chính là hiệu số giữa dây n và dây n−1:
V_cell(n) = V_dây(n) − V_dây(n−1)
Dây cảm biến chỉ mang dòng cực nhỏ (micro-ampe), nên có thể mảnh như sợi chỉ. Nhưng chúng là thứ dễ hỏng nhất trong hệ thống: mối hàn nứt do rung, đầu cos lỏng, dây bị cọ mòn. Một sợi dây đứt khiến hai cell kề nhau "biến mất" khỏi tầm mắt BMS — vì vậy phần an toàn phía dưới có cơ chế riêng để bắt lỗi này.
Bên trong chip: bộ chọn kênh, ADC và cuộc đua thời gian
Bên trong chip giám sát có một bộ chọn kênh (multiplexer) lần lượt nối từng cặp dây kề nhau vào bộ chuyển đổi tương tự–số (ADC). ADC biến điện áp thành con số, ví dụ 3,721 V. Nhiều chip đời mới còn có hẳn một ADC riêng cho mỗi cell để đo song song tất cả cùng lúc.

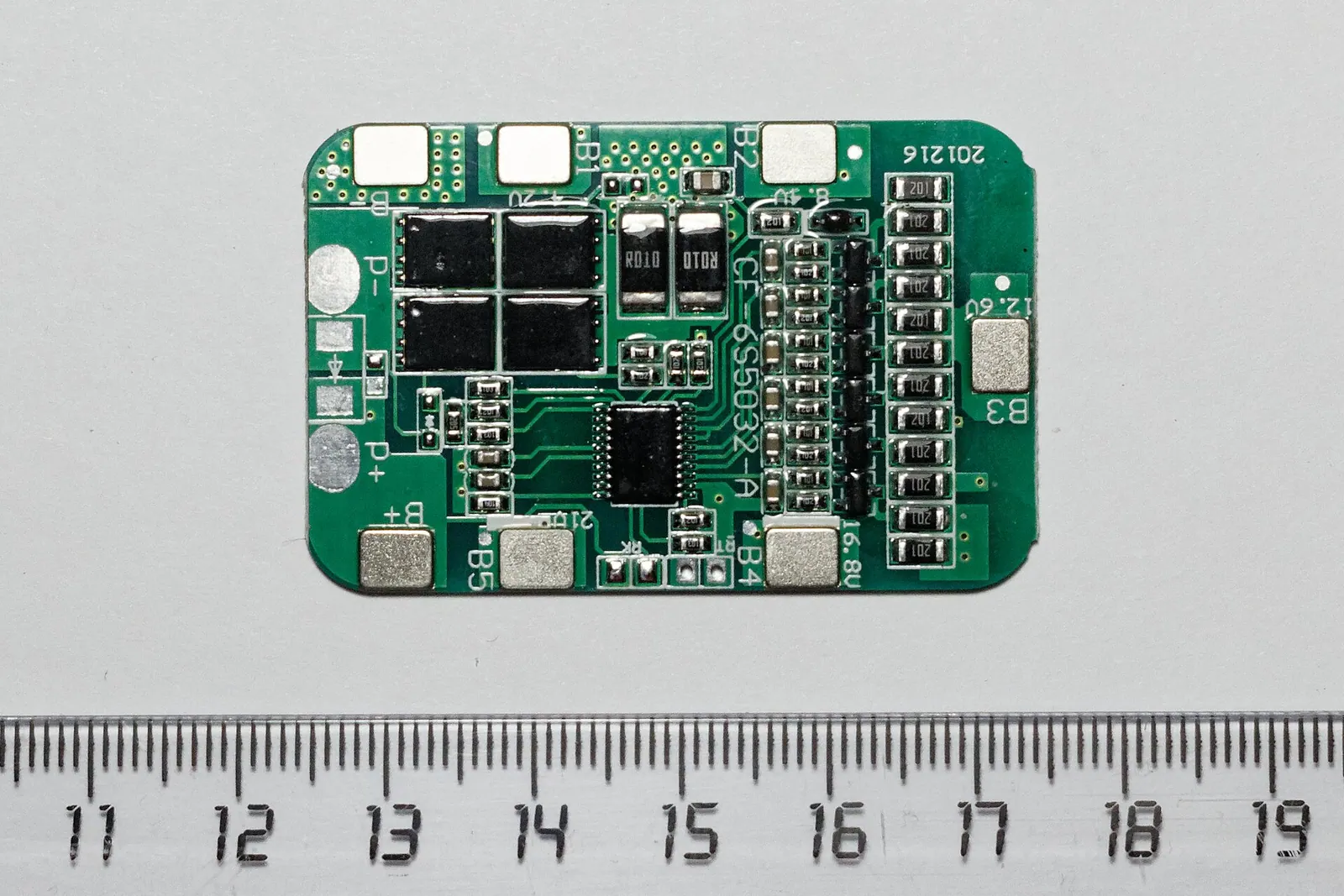

Bo mạch trong ảnh là BMS cỡ nhỏ cho pack 6 cell, nhưng nguyên lý giống hệt bản xe điện: một IC đọc điện áp các cell qua chân B1–B5, dãy điện trở để cân bằng và MOSFET để ngắt mạch. Khác biệt nằm ở độ chính xác và độ tin cậy. Chip cấp ô tô như LTC6811 công bố sai số tổng tối đa khoảng 1,2 mV, đo xong cả 12 cell trong vài trăm micro giây tới vài mili giây tuỳ chế độ lọc.
Vì sao tốc độ quan trọng? Khi xe tăng tốc, dòng xả vài trăm ampe làm điện áp mỗi cell tụt xuống tức thì do điện trở trong. Nếu cell 1 được đo lúc đứng yên còn cell 12 đo lúc đạp ga, chênh lệch đo được có thể lên tới hàng chục milivôn dù hai cell thực ra y hệt nhau. Đo gần như đồng thời thì mọi cell cùng chịu một dòng điện, phép so sánh mới có nghĩa. Nhiều hệ thống còn đo dòng điện tổng cùng thời điểm để tính điện trở trong từng cell — chỉ số sức khoẻ rất có giá trị.
Xe điện là môi trường cực kỳ nhiễu

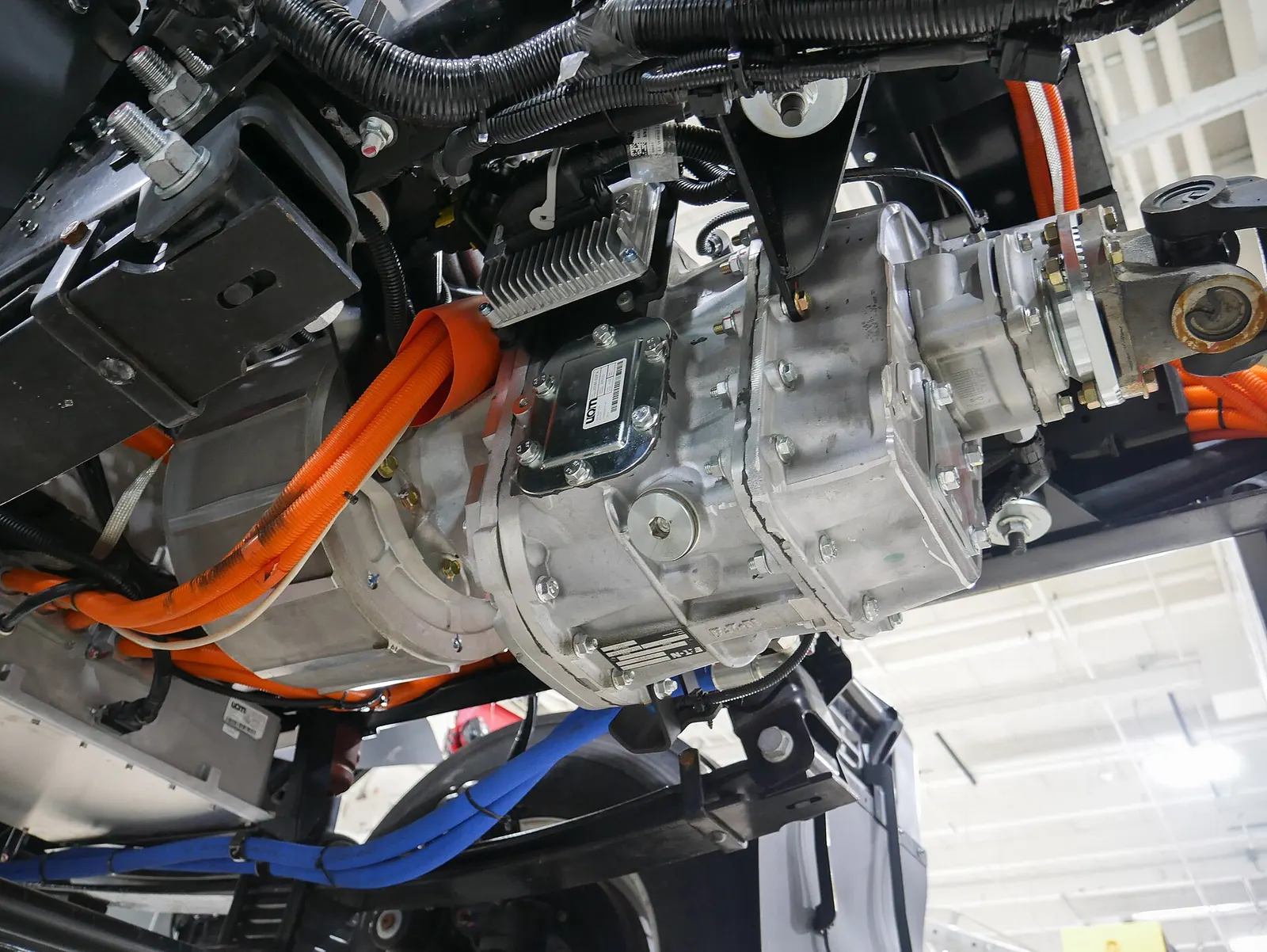

Bộ biến tần (inverter) điều khiển mô-tơ đóng cắt hàng trăm ampe ở tần số hàng chục kilohertz. Mỗi lần đóng cắt sinh ra xung điện từ lan khắp dây cáp cao áp, bám vào cả những sợi dây cảm biến mảnh.
Hệ thống chống nhiễu nhiều lớp:
- Bộ lọc RC trên mỗi đầu vào: điện trở nối tiếp và tụ điện xuống đất cắt bớt xung nhọn trước khi tới chip.
- ADC kiểu sigma-delta lấy mẫu rất nhanh rồi tự lấy trung bình hàng trăm mẫu, gạt nhiễu tần số cao ra khỏi kết quả. Người thiết kế chọn được chế độ: nhanh mà nhiễu hơn, hoặc chậm mà sạch hơn.
- Đi dây xoắn đôi, đi xa cáp cao áp, và bố trí mạch đo gần cell nhất có thể để dây cảm biến ngắn.
Khi bạn đạp ga mạnh, điện áp cell tụt tạm thời. BMS tốt không tính dung lượng chỉ dựa vào điện áp tức thời mà kết hợp đếm dòng điện (coulomb counting) và mô hình pin, nên số phần trăm hiển thị vẫn ổn định.
Chuỗi xích, cách ly và BMS không dây
Bây giờ có 8 chip, mỗi chip ngồi ở một mức điện áp khác nhau. Thay vì kéo 8 bó dây riêng về bộ điều khiển chính, các chip nối thành chuỗi xích (daisy chain): bộ điều khiển gửi lệnh vào chip dưới cùng, lệnh được chuyền tay lên trên, rồi dữ liệu đo chuyền ngược xuống. Analog Devices gọi giao tiếp này là isoSPI, TI dùng giao tiếp daisy-chain vi sai riêng.
Bộ điều khiển chính (BMU) chạy ở phía 12 V của xe — phía có thể chạm vào người, nối với mạng CAN và bảng đồng hồ. Nó tuyệt đối không được nối điện trực tiếp với 400 V. Tín hiệu đi qua một biến áp xung nhỏ (hoặc tụ cách ly): dữ liệu truyền bằng từ trường hay điện trường, không có sợi đồng nào nối thẳng hai phía. Các chuẩn an toàn yêu cầu lớp cách ly này chịu được thử nghiệm điện áp cao hàng nghìn vôn.
Một số xe đời mới đi thêm một bước: bỏ luôn dây. Với BMS không dây (wBMS), mỗi module có bộ phát sóng radio tầm ngắn, gửi dữ liệu về bộ điều khiển. General Motors dùng giải pháp của Analog Devices trên nền tảng Ultium, và hãng chip công bố giảm tới 90% dây cáp liên quan tới giám sát trong pack. Ít dây thì ít đầu nối hỏng, pack nhẹ hơn và dễ tháo lắp, tái sử dụng module hơn.
Dữ liệu sai còn nguy hiểm hơn không có dữ liệu: BMS tưởng cell đang 3,9 V trong khi thật ra là 4,3 V thì sẽ sạc tiếp không chút nghi ngờ.
An toàn và cân bằng cell: làm gì với các con số
Vì vậy kênh dữ liệu được bảo vệ nhiều tầng:
- Mã kiểm lỗi (CRC/PEC) đi kèm mỗi gói tin; gói hỏng bị loại và đọc lại.
- Phát hiện đứt dây: chip bơm một dòng nhỏ (cỡ trăm micro-ampe) vào từng dây cảm biến rồi đo lại. Dây còn nối thì điện áp gần như không đổi; dây đứt thì điện áp trôi hẳn đi, chip báo lỗi ngay.
- Mạch dự phòng độc lập: một bộ so sánh quá áp/thấp áp riêng, không phụ thuộc ADC chính, có thể tự kéo tín hiệu ngắt khi cell vượt ngưỡng. Toàn bộ chuỗi được thiết kế theo chuẩn an toàn chức năng ISO 26262, thường ở mức cao nhất ASIL D.
Có điện áp từng cell, BMS tìm cell cao nhất và thấp nhất. Cell nào cao hơn được xả bớt qua một điện trở nhỏ — kỹ thuật cân bằng thụ động (passive balancing). Dòng cân bằng thường chỉ vài chục tới vài trăm miliampe, nên việc cân bằng diễn ra từ từ, chủ yếu khi sạc hoặc khi xe đỗ. Một số hệ thống dùng cân bằng chủ động: chuyển năng lượng từ cell cao sang cell thấp bằng mạch tụ hoặc cuộn cảm, ít lãng phí hơn nhưng phức tạp và đắt hơn.
Nếu bạn lúc nào cũng chỉ sạc tới 60–70% rồi rút, BMS có ít cơ hội cân bằng (nhiều hệ thống chỉ cân bằng ở vùng gần đầy). Các hãng thường khuyên thỉnh thoảng sạc đầy theo hướng dẫn trong sách hướng dẫn sử dụng, nhất là với pin LFP, để BMS "chỉnh lại" số đo.
Checklist để nhận biết pack đang lệch cell (nếu xe hoặc app chẩn đoán cho xem):
- [ ]Chênh lệch giữa cell cao nhất và thấp nhất khi nghỉ: dưới khoảng 20–30 mV là khoẻ
- [ ]Chênh lệch có tăng dần qua nhiều tháng không
- [ ]Quãng đường thực tế có hụt bất thường dù sạc đầy
- [ ]Có cảnh báo pin hay lỗi hệ thống cao áp trên bảng đồng hồ
Tóm tắt nhanh
- Pack xe điện có khoảng 96 cell nối tiếp, tổng gần 400 V; BMS phải đo từng cell vì cell yếu nhất quyết định an toàn và quãng đường.
- Pack chia thành module (thường khoảng 12 cell), mỗi module có chip giám sát được cấp nguồn từ chính module đó, đo qua 13 dây cảm biến.
- ADC trong chip đo với sai số cỡ 1–2 mV, gần như đồng thời, có lọc RC và lấy trung bình để chống nhiễu từ biến tần.
- Các chip nối thành chuỗi xích, cách ly với phía 12 V bằng biến áp xung; một số xe mới dùng BMS không dây.
- CRC, phát hiện đứt dây, mạch quá áp dự phòng và cân bằng cell giữ cho pack an toàn, bền suốt đời xe.
Câu hỏi thường gặp
BMS đo điện áp cell bao lâu một lần?
Tuỳ thiết kế, thường từ vài lần tới vài chục lần mỗi giây khi xe chạy hoặc sạc. Khi xe tắt máy, BMS chuyển sang chế độ ngủ và chỉ thức dậy định kỳ để kiểm tra, tránh tự hao pin.
Pin xe máy điện hay pin dự phòng có BMS giống vậy không?
Có, nguyên lý giống hệt nhưng quy mô nhỏ hơn: pack vài chục vôn thường chỉ cần một chip giám sát duy nhất, không cần chuỗi xích hay cách ly phức tạp. Chất lượng chip và độ chính xác thì chênh lệch rất nhiều giữa hàng ô tô và hàng giá rẻ.
Một sợi dây cảm biến đứt thì xe có chạy được không?
BMS phát hiện đứt dây gần như ngay lập tức và coi các cell liên quan là "không biết điện áp". Đa số xe sẽ báo lỗi, giới hạn công suất hoặc cấm sạc để an toàn, và cần đem đi sửa.
Cân bằng thụ động có làm hao pin không?
Có hao một chút, vì năng lượng dư bị đốt thành nhiệt qua điện trở. Nhưng lượng này rất nhỏ so với dung lượng pack, và đổi lại pack được dùng hết dung lượng thực, bền hơn nhiều so với để cell lệch nhau.
